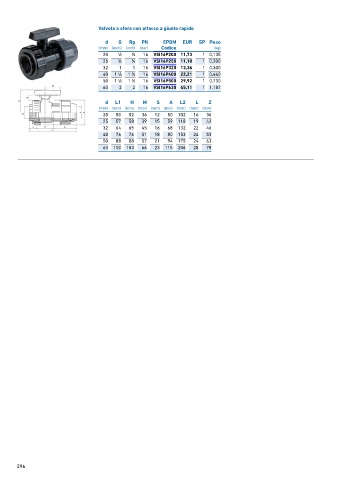

Page 294 - GEORGFISCHER - LISTINO 884 - FIDRA
P. 294
Valvola a sfera con attacco a giunto rapido
d G Rp PN EPDM EUR SP Peso
(mm) (inch) (inch) (bar) Codice (kg)
20 1 ∕2 1 ∕2 16 VSI16P200 11,73 1 0,135
25 3 ∕4 3 ∕4 16 VSI16P250 11,10 1 0,200
32 1 1 16 VSI16P320 13,36 1 0,300
40 1 ∕4 1 ∕4 16 VSI16P400 22,21 1 0,460
1
1
50 1 ∕2 1 ∕2 16 VSI16P500 29,92 1 0,730
1
1
63 2 2 16 VSI16P630 45,11 1 1,187
d L1 H M S A L2 L Z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 50 52 36 12 50 102 16 36
25 57 58 39 15 59 118 19 42
32 64 65 45 16 68 132 22 46
40 76 76 51 18 80 153 24 53
50 88 88 57 21 94 175 24 63
63 100 103 66 23 115 206 28 78
296
