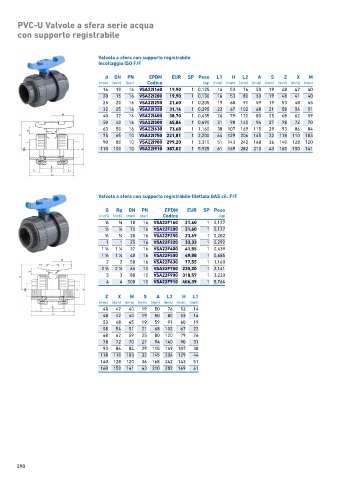

Page 288 - GEORGFISCHER - LISTINO 884 - FIDRA

PVC-U Valvole a sfera serie acqua
con supporto registrabile

Valvola a sfera con supporto registrabile
Incollaggio ISO F/F

d DN PN EPDM EUR SP Peso L1 H L2 A S Z X M
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 10 16 VSA22I160 19,90 1 0,125 14 53 76 50 19 48 42 40
20 15 16 VSA22I200 19,90 1 0,130 16 53 80 50 19 48 41 40
25 20 16 VSA22I250 21,60 1 0,205 19 60 91 59 19 53 48 45
32 25 16 VSA22I320 31,14 1 0,295 22 67 102 68 21 58 54 51
40 32 16 VSA22I400 38,70 1 0,435 26 79 120 80 25 68 62 59
50 40 16 VSA22I500 45,86 1 0,690 31 90 140 94 27 78 72 70
63 50 16 VSA22I630 73,68 1 1,160 38 107 169 115 29 93 86 84
75 65 10 VSA22I750 221,81 1 2,200 44 129 206 145 32 118 110 103
90 80 10 VSA22I900 299,20 1 3,310 51 143 242 168 36 140 128 120
110 100 10 VSA22I910 387,02 1 5,925 61 169 282 210 43 160 150 141

Valvola a sfera con supporto registrabile filettata GAS cil. F/F

G Rp DN PN EPDM EUR SP Peso
(inch) (inch) (mm) (bar) Codice (kg)
3 3 10 16 VSA22F160 21,60 1 0,127
∕8 ∕8
1 ∕2 1 ∕2 15 16 VSA22F200 21,60 1 0,127
3 3 20 16 VSA22F250 23,69 1 0,202
∕4 ∕4
1 1 25 16 VSA22F320 33,33 1 0,292
1 1 32 16 VSA22F400 41,55 1 0,439
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 16 VSA22F500 49,88 1 0,685
2 2 50 16 VSA22F630 77,55 1 1,160
1 1 65 10 VSA22F750 235,20 1 2,141
2 ∕2 2 ∕2
3 3 80 10 VSA22F900 318,57 1 3,220
4 4 100 10 VSA22F910 406,39 1 5,764
Z X M S A L2 H L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
48 42 40 19 50 76 53 14
48 42 40 19 50 80 53 16
53 48 45 19 59 91 60 19
58 54 51 21 68 102 67 22
68 62 59 25 80 120 79 26
78 72 70 27 94 140 90 31
93 86 84 29 115 169 107 38
118 110 103 32 145 206 129 44
140 128 120 36 168 242 143 51
160 150 141 43 210 282 169 61
