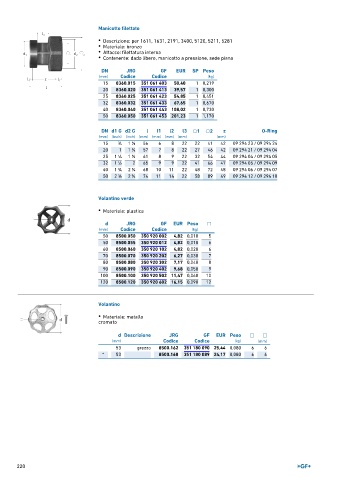

Page 220 - GEORGFISCHER - LISTINO 879 - FIDRA

Manicotto filettato
• Descrizione: per 1611, 1631, 2191, 3400, 5120, 5211, 5281
• Materiale: bronzo
• Attacco: filettatura interna
• Contenente: dado libero, manicotto a pressione, sede piana

DN JRG GF EUR SP Peso
(mm) Codice Codice (kg)
15 8360.015 351 061 403 50,40 1 0,219
20 8360.020 351 061 413 39,57 1 0,300
25 8360.025 351 061 423 54,85 1 0,451
32 8360.032 351 061 433 67,65 1 0,670
40 8360.040 351 061 443 108,02 1 0,730
50 8360.050 351 061 453 201,23 1 1,170

DN d1 G d2 G l l1 l2 l3 ⎔1 ⎔2 z O-Ring
(mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm)
15 3 ∕4 1 ∕8 56 6 8 22 22 41 42 09 294 23 / 09 294 24
1
20 1 1 ∕4 57 7 8 22 27 46 42 09 294 21 / 09 294 04
1
25 1 ∕4 1 ∕2 61 8 9 22 32 54 44 09 294 04 / 09 294 05
1
1
32 1 ∕2 2 65 9 9 22 41 66 47 09 294 05 / 09 294 09
1
40 1 ∕4 2 ∕4 68 10 11 22 48 72 48 09 294 06 / 09 294 07
1
3
50 2 ∕8 2 ∕4 74 11 14 22 58 89 49 09 294 12 / 09 294 10
3
3
Volantino verde
• Materiale: plastica

d JRG GF EUR Peso □
(mm) Codice Codice (kg)
50 8500.050 350 920 002 4,82 0,010 5
50 8500.055 350 920 012 4,82 0,010 6
60 8500.060 350 920 102 4,82 0,020 6
70 8500.070 350 920 202 6,27 0,030 7
80 8500.080 350 920 302 7,17 0,040 8
90 8500.090 350 920 402 9,68 0,050 9
100 8500.100 350 920 502 11,47 0,060 10
120 8500.120 350 920 602 16,15 0,090 12

Volantino

• Materiale: metallo
cromato

d Descrizione JRG GF EUR Peso □ □
(mm) Codice Codice (kg) (mm)
53 grezzo 8500.162 351 180 090 25,44 0,080 6 6
* 53 8500.160 351 180 089 24,17 0,080 6 6

220
