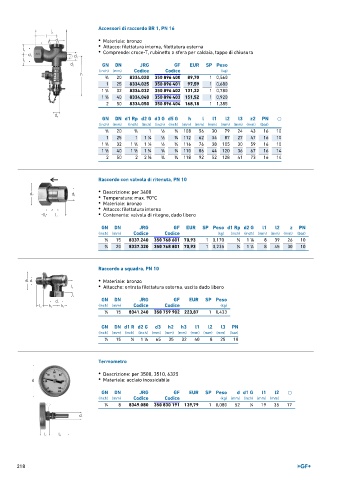

Page 218 - GEORGFISCHER - LISTINO 879 - FIDRA

Accessori di raccordo BR 1, PN 16
• Materiale: bronzo
• Attacco: filettatura interna, filettatura esterna
• Comprende: croce-T, rubinetto a sfera per caldaia, tappo di chiusura

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 ∕4 20 8334.020 350 896 400 89,70 1 0,560
1 25 8334.025 350 896 401 97,59 1 0,680
1
1 ∕4 32 8334.032 350 896 402 131,22 1 0,780
1 40 8334.040 350 896 403 151,52 1 0,920
1 ∕2
2 50 8334.050 350 896 404 168,18 1 1,385
GN DN d1 Rp d2 G d3 G d5 G h l l1 l2 l3 z2 PN ⎔
(inch) (mm) (inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
3 ∕4 20 3 ∕4 1 1 ∕2 3 ∕4 108 56 30 79 24 43 16 10
1 25 1 1 ∕4 1 ∕2 3 ∕4 112 62 34 87 27 47 16 10
1
1
1
1
1 ∕4 32 1 ∕4 1 ∕2 1 ∕2 3 ∕4 116 76 38 105 30 59 16 10
1 40 1 3 3 3 110 86 44 120 36 67 16 14
1 ∕2 1 ∕2 1 ∕4 ∕4 ∕4
2 50 2 2 ∕8 3 ∕4 3 ∕4 118 92 52 128 41 73 16 14
3
Raccordo con valvola di ritenuta, PN 10
• Descrizione: per 3400
• Temperatura: max. 90°C
• Materiale: bronzo
• Attacco: filettatura interna
• Contenente: valvola di ritegno, dado libero

GN DN JRG GF EUR SP Peso d1 Rp d2 G l1 l2 z PN
(inch) (mm) Codice Codice (kg) (inch) (inch) (mm) (mm) (mm) (bar)
1 ∕2 15 8337.240 350 768 601 70,93 1 0,170 1 ∕2 1 ∕8 8 39 26 10
1
3 20 8337.320 350 768 801 70,93 1 0,235 3 1 8 45 30 10
∕4 ∕4 1 ∕4

Raccordo a squadra, PN 10

• Materiale: bronzo
• Attaccho: entrata filettatura esterna, uscita dado libero

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 8341.240 350 759 902 223,87 1 0,433
∕2
GN DN d1 R d2 G d3 h2 h3 l1 l2 l3 PN
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 15 1 1 65 35 32 40 8 25 10
∕2 ∕2 1 ∕8

Termometro

• Descrizione: per 3500, 3510, 6325
• Materiale: acciaio inossidabile

GN DN JRG GF EUR SP Peso d d1 G l1 l2 ⎔
(inch) (mm) Codice Codice (kg) (mm) (inch) (mm) (mm)
1 ∕4 8 8349.080 350 830 191 139,79 1 0,080 52 1 ∕4 19 35 17

218
