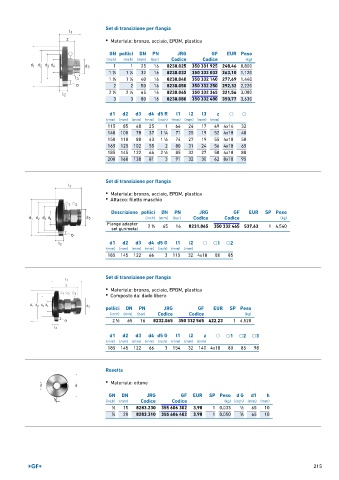

Page 215 - GEORGFISCHER - LISTINO 879 - FIDRA

Set di transizione per flangia
• Materiale: bronzo, acciaio, EPDM, plastica

GN pollici DN PN JRG GF EUR Peso
(inch) (inch) (mm) (bar) Codice Codice (kg)
1 1 25 16 8230.025 350 331 925 248,46 0,800
1 1 32 16 8230.032 350 332 032 263,10 1,120
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 16 8230.040 350 332 140 277,69 1,440
2 2 50 16 8230.050 350 332 250 292,32 2,220
1 1 65 16 8230.065 350 332 365 321,56 3,080
2 ∕2 2 ∕2
3 3 80 16 8230.080 350 332 480 350,77 3,630
d1 d2 d3 d4 d5 R l1 l2 l3 z ○ ⎔
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm)
115 85 68 25 1 66 24 17 49 4x14 32
140 100 78 37 1 ∕4 71 25 19 52 4x18 40
1
150 110 88 43 1 ∕2 74 27 19 55 4x18 50
1
165 125 102 55 2 80 31 24 56 4x18 65
1
185 145 122 66 2 ∕2 85 32 27 58 4x18 80
200 160 138 81 3 91 32 30 62 8x18 95

Set di transizione per flangia

• Materiale: bronzo, acciaio, EPDM, plastica
• Attacco: filetto maschio

Descrizione pollici DN PN JRG GF EUR SP Peso
(inch) (mm) (bar) Codice Codice (kg)
Flange adapter 1 65 16 8231.065 350 332 465 537,63 1 4,540
set gunmetal 2 ∕2
d1 d2 d3 d4 d5 G l1 l2 ○ ⎔1 ⎔2
(mm) (mm) (mm) (mm) (inch) (mm) (mm)
185 145 122 66 3 115 32 4x18 80 85

Set di transizione per flangia

• Materiale: bronzo, acciaio, EPDM, plastica
• Composto da: dado libero

pollici DN PN JRG GF EUR SP Peso
(inch) (mm) (bar) Codice Codice (kg)
1 65 16 8232.065 350 332 565 422,23 1 4,520
2 ∕2
d1 d2 d3 d4 d5 G l1 l2 z ○ ⎔1 ⎔2 ⎔3
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm)
185 145 122 66 3 154 32 140 4x18 80 85 98

Rosetta

• Materiale: ottone

GN DN JRG GF EUR SP Peso d G d1 h
(inch) (mm) Codice Codice (kg) (inch) (mm) (mm)
1 15 8283.230 355 606 302 3,90 1 0,033 1 65 10
∕2 ∕2
3 8283.310 355 606 402 3,90 3
∕4 20 1 0,050 ∕4 65 10

215
