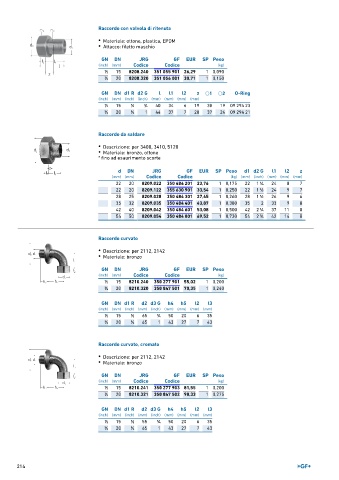

Page 214 - GEORGFISCHER - LISTINO 879 - FIDRA

Raccordo con valvola di ritenuta
• Materiale: ottone, plastica, EPDM
• Attacco: filetto maschio

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 8208.240 351 055 901 26,29 1 0,090
3 20 8208.320 351 056 001 30,71 1 0,150
∕4
GN DN d1 R d2 G l l1 l2 z ⎔1 ⎔2 O-Ring
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm)
1 15 1 3 40 34 6 19 30 19 09 294 23
∕2 ∕2 ∕4
3 ∕4 20 3 ∕4 1 44 37 7 20 37 24 09 294 21

Raccordo da saldare

• Descrizione: per 3400, 3410, 5120
• Materiale: bronzo, ottone
* fino ad esaurimento scorte

d DN JRG GF EUR SP Peso d1 d2 G l1 l2 z
(mm) (mm) Codice Codice (kg) (mm) (inch) (mm) (mm) (mm)
22 20 8209.022 350 484 201 23,76 1 0,175 22 1 ∕4 24 8 7
1
22 20 8209.122 355 630 901 33,54 1 0,250 22 1 ∕2 24 9 7
1
28 25 8209.028 350 484 301 27,45 1 0,260 28 1 ∕2 26 9 6
1
35 32 8209.035 350 484 401 43,87 1 0,380 35 2 33 9 8
42 40 8209.042 350 484 601 53,08 1 0,500 42 2 ∕4 37 11 8
1
54 50 8209.054 350 484 801 69,52 1 0,730 54 2 ∕4 42 14 8
3
Raccordo curvato
• Descrizione: per 2112, 2142
• Materiale: bronzo

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 8210.240 350 277 901 55,02 1 0,200
∕2
3 ∕4 20 8210.320 350 847 501 70,35 1 0,240

GN DN d1 R d2 d3 G h4 h5 l2 l3
(inch) (mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm)
1 1 3
∕2 15 ∕2 65 ∕4 50 20 6 35
3 20 3 65 1 43 27 7 43
∕4 ∕4

Raccordo curvato, cromato

• Descrizione: per 2112, 2142
• Materiale: bronzo

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 8210.241 350 277 903 81,55 1 0,200
3 20 8210.321 350 847 502 98,33 1 0,275
∕4
GN DN d1 R d2 d3 G h4 h5 l2 l3
(inch) (mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm)
1 15 1 55 3 50 20 6 35
∕2 ∕2 ∕4
3 ∕4 20 3 ∕4 65 1 43 27 7 43

214
