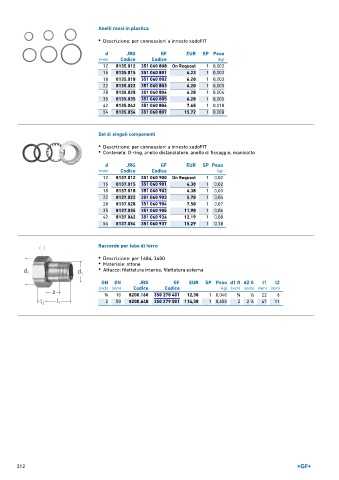

Page 212 - GEORGFISCHER - LISTINO 879 - FIDRA

Anelli rossi in plastica
• Descrizione: per connessioni a innesto sudoFIT

d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
12 8135.012 351 060 808 On Request 1 0,002
15 8135.015 351 060 801 4,23 1 0,002
18 8135.018 351 060 802 6,20 1 0,003
22 8135.022 351 060 803 6,20 1 0,005
28 8135.028 351 060 804 6,20 1 0,004
35 8135.035 351 060 805 6,20 1 0,005
42 8135.042 351 060 806 7,65 1 0,010
54 8135.054 351 060 807 15,72 1 0,008

Set di singoli componenti

• Descrizione: per connessioni a innesto sudoFIT
• Contenete: O-ring, anello distanziatore, anello di fissaggio, manicotto

d JRG GF EUR SP Peso
(mm) Codice Codice (kg)
12 8137.012 351 060 900 On Request 1 0,02
15 8137.015 351 060 901 4,38 1 0,02
18 8137.018 351 060 902 4,38 1 0,03
22 8137.022 351 060 903 5,70 1 0,04
28 8137.028 351 060 904 7,50 1 0,07
35 8137.035 351 060 905 11,90 1 0,06
42 8137.042 351 060 936 12,19 1 0,08
54 8137.054 351 060 937 15,29 1 0,18

Raccordo per tubo di ferro

• Descrizione: per 1684, 3400
• Materiale: ottone
• Attacco: filettatura interna, filettatura esterna

GN DN JRG GF EUR SP Peso d1 R d2 G l1 l2
(inch) (mm) Codice Codice (kg) (inch) (inch) (mm) (mm)
3 10 8200.160 350 278 401 12,38 1 0,040 3 1 22 6
∕8 ∕8 ∕2
2 50 8200.640 350 279 001 114,38 1 0,650 2 2 ∕4 47 11
1

212
