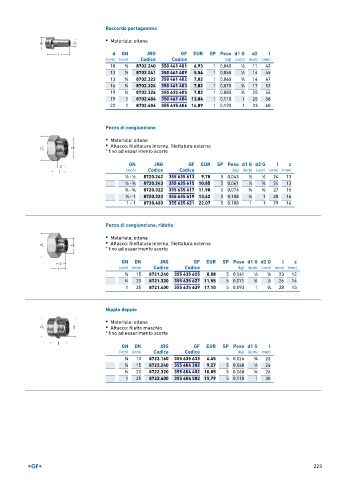

Page 223 - GEORGFISCHER - LISTINO 879 - FIDRA

Raccordo portagomma
• Materiale: ottone

d GN JRG GF EUR SP Peso d1 G d2 l
(mm) (inch) Codice Codice (kg) (inch) (mm) (mm)
10 1 ∕2 8702.240 350 461 401 6,93 1 0,040 1 ∕2 11 43
13 1 ∕2 8702.241 350 461 409 5,54 1 0,050 1 ∕2 14 45
13 3 ∕4 8702.322 350 461 402 7,82 1 0,060 3 ∕4 14 47
16 3 ∕4 8702.324 350 461 403 7,82 1 0,070 3 ∕4 17 53
19 3 ∕4 8702.326 355 635 605 7,82 1 0,080 3 ∕4 20 55
19 1 8702.404 350 461 404 13,04 1 0,110 1 20 58
22 1 8702.406 355 635 606 14,09 1 0,120 1 23 60

Pezzo di congiunzione

• Materiale: ottone
• Attacco: filettatura interna, filettatura esterna
* fino ad esaurimento scorte

GN JRG GF EUR SP Peso d1 G d2 G l z
(inch) Codice Codice (kg) (inch) (inch) (mm) (mm)
1 1 8720.242 355 635 613 9,78 5 0,043 1 1 24 13
∕2 ‐ ∕2 ∕2 ∕2
1 3 8720.243 355 635 615 10,85 5 0,061 1 3 24 13
∕2 ‐ ∕4 ∕2 ∕4
3 3 8720.322 355 635 617 11,90 5 0,074 3 3 27 15
∕4 ‐ ∕4 ∕4 ∕4
3 ∕4 ‐ 1 8720.323 355 635 619 13,42 5 0,108 3 ∕4 1 28 16
1 ‐ 1 8720.403 355 635 621 22,07 5 0,108 1 1 29 16

Pezzo di congiunzione, ridotto

• Materiale: ottone
• Attacco: filettatura interna, filettatura esterna
* fino ad esaurimento scorte

GN DN JRG GF EUR SP Peso d1 G d2 G l z
(inch) (mm) Codice Codice (kg) (inch) (inch) (mm) (mm)
1 15 8721.240 355 635 625 8,88 5 0,041 1 3 23 12
∕2 ∕2 ∕8
3 20 8721.320 355 635 627 11,55 5 0,071 3 1 26 14
∕4 ∕4 ∕2
1 25 8721.400 355 635 629 17,10 5 0,093 1 3 ∕4 28 15

Nipplo doppio

• Materiale: ottone
• Attacco: filetto maschio
* fino ad esaurimento scorte

GN DN JRG GF EUR SP Peso d1 G l
(inch) (mm) Codice Codice (kg) (inch) (mm)
3 ∕8 10 8722.160 355 635 633 6,45 5 0,024 3 ∕8 22
1 15 8722.240 355 604 302 9,27 5 0,040 1 24
∕2 ∕2
3 20 8722.320 355 604 402 10,85 5 0,060 3 26
∕4 ∕4
1 25 8722.400 355 604 502 15,79 5 0,110 1 30

223
