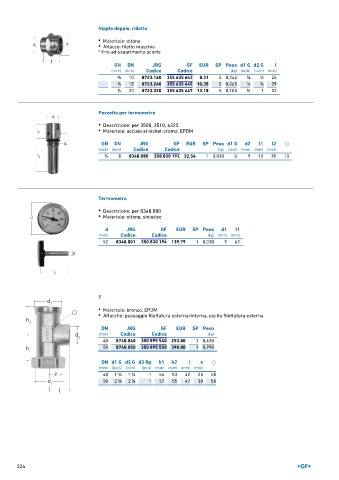

Page 224 - GEORGFISCHER - LISTINO 879 - FIDRA

Nipplo doppio, ridotto
• Materiale: ottone
• Attacco: filetto maschio
* fino ad esaurimento scorte

GN DN JRG GF EUR SP Peso d1 G d2 G l
(inch) (mm) Codice Codice (kg) (inch) (inch) (mm)
3 ∕8 10 8723.160 355 635 643 8,31 5 0,042 3 ∕8 1 ∕2 25
1 15 8723.240 355 635 645 10,35 5 0,065 1 3 29
∕2 ∕2 ∕4
3 ∕4 20 8723.320 355 635 647 13,18 5 0,105 3 ∕4 1 32

Pozzetto per termometro

• Descrizione: per 3500, 3510, 6325
• Materiale: acciaio al nickel-cromo, EPDM

GN DN JRG GF EUR SP Peso d1 G d2 l1 l2 ⎔
(inch) (mm) Codice Codice (kg) (inch) (mm) (mm) (mm)
1 ∕4 8 8348.080 350 830 192 32,54 1 0,030 1 ∕4 9 15 35 13

Termometro

• Descrizione: per 8348.080
• Materiale: ottone, sintetico

d JRG GF EUR SP Peso d1 l1
(mm) Codice Codice (kg) (mm) (mm)
52 8348.001 350 830 194 139,79 1 0,030 9 62

T

• Materiale: bronzo, EPDM
• Attaccho: passaggio filettatura esterna/interna, uscita filettatura esterna

DN JRG GF EUR SP Peso
(mm) Codice Codice (kg)
40 8740.040 350 895 540 253,80 1 0,630
50 8740.050 350 895 550 398,80 1 0,990

DN d1 G d2 G d3 Rp h1 h2 l z ⎔
(mm) (inch) (inch) (inch) (mm) (mm) (mm) (mm)
40 1 ∕4 1 ∕4 1 54 53 42 25 48
3
3
50 2 ∕8 2 ∕8 1 57 55 47 30 58
3
3

224
