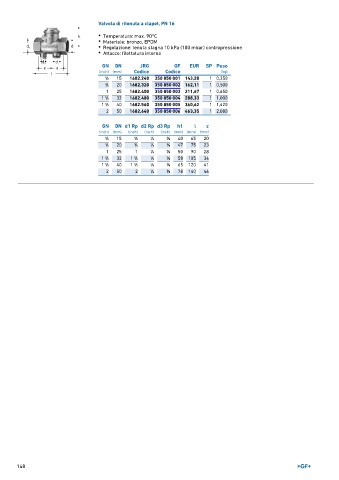

Page 148 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvola di ritenuta a clapet, PN 16

• Temperatura: max. 90°C
• Materiale: bronzo, EPDM
• Regolazione: tenuta stagna 10 kPa (100 mbar) contropressione
• Attacco: filettatura interna

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 1682.240 350 850 001 143,28 1 0,350
∕2
3 ∕4 20 1682.320 350 850 002 162,11 1 0,500
1 25 1682.400 350 850 003 211,67 1 0,650
1
1 ∕4 32 1682.480 350 850 004 288,33 1 1,000
1 1682.560 350 850 005 360,62
1 ∕2 40 1 1,420
2 50 1682.640 350 850 006 463,35 1 2,080
GN DN d1 Rp d2 Rp d3 Rp h1 l z
(inch) (mm) (inch) (inch) (inch) (mm) (mm) (mm)
1 ∕2 15 1 ∕2 1 ∕4 3 ∕8 40 65 20
3 20 3 1 3 47 75 23
∕4 ∕4 ∕4 ∕8
1 25 1 1 ∕4 3 ∕8 50 90 28
1 32 1 1 3 58 105 34
1 ∕4 1 ∕4 ∕4 ∕8
1 40 1 1 3 65 120 41
1 ∕2 1 ∕2 ∕4 ∕8
2 50 2 1 ∕4 3 ∕8 78 140 46

148
