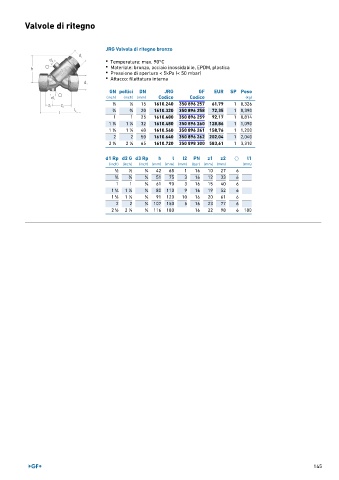

Valvole di ritegno

JRG Valvola di ritegno bronzo

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Pressione di apertura < 5kPa (< 50 mbar)
• Attacco: filettatura interna

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 15 1610.240 350 896 257 61,79 1 0,326
∕2 ∕2
3 ∕4 3 ∕4 20 1610.320 350 896 258 72,35 1 0,390
1 1 25 1610.400 350 896 259 92,17 1 0,814
1
1
1 ∕4 1 ∕4 32 1610.480 350 896 260 128,86 1 1,090
1 1 40 1610.560 350 896 261 158,76 1 1,200
1 ∕2 1 ∕2
2 2 50 1610.640 350 896 262 202,04 1 2,040
1 1 1610.720 350 898 300 583,61
2 ∕2 2 ∕2 65 1 3,310
d1 Rp d2 G d3 Rp h l l2 PN z1 z2 ⎔ l1
(inch) (inch) (inch) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
1 1 1 42 65 1 16 10 27 6
∕2 ∕2 ∕4
3 ∕4 3 ∕4 1 ∕4 51 75 3 16 12 33 6
1 1 1 ∕4 61 90 3 16 15 40 6
1 1 1 80 110 9 16 19 52 6
1 ∕4 1 ∕4 ∕4
1 1 1
1 ∕2 1 ∕2 ∕4 91 120 10 16 20 61 6
2 2 1 ∕4 107 150 5 16 23 77 6
1
1
2 ∕2 2 ∕2 1 ∕4 116 180 16 22 98 6 180
