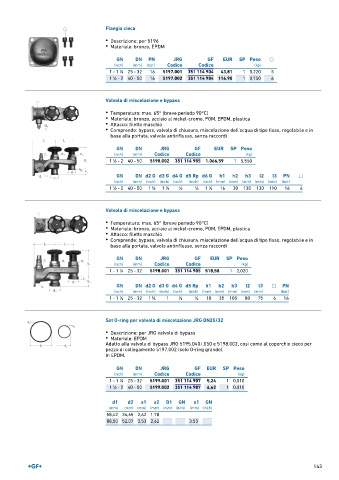

Page 143 - GEORGFISCHER - LISTINO 879 - FIDRA

Flangia cieca
• Descrizione: per 5196
• Materiale: bronzo, EPDM

GN DN PN JRG GF EUR SP Peso ⎔
(inch) (mm) (bar) Codice Codice (kg)
1 - 1 ∕4 25 - 32 16 5197.001 351 114 904 43,81 1 0,220 5
1
1 ∕2 - 2 40 - 50 16 5197.002 351 114 984 116,90 1 0,750 6
1

Valvola di miscelazione e bypass

• Temperatura: max. 65° (breve periodo 90°C)
• Materiale: bronzo, acciaio al nickel-cromo, POM, EPDM, plastica
• Attacco: filetto maschio
• Comprende: bypass, valvola di chiusura, miscelazione dell'acqua di tipo fisso, regolabile e in
base alla portata, valvola antiriflusso, senza raccordi

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 - 2 40 - 50 5198.002 351 114 985 1.066,59 1 5,550
1
GN DN d2 G d3 G d4 G d5 Rp d6 G h1 h2 h3 l2 l3 PN □
(inch) (mm) (inch) (inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 ∕2 - 2 40 - 50 1 ∕2 1 ∕2 1 ∕2 1 ∕4 1 ∕4 16 30 130 130 110 16 6
1
1
1
1
Valvola di miscelazione e bypass
• Temperatura: max. 65° (breve periodo 90°C)
• Materiale: bronzo, acciaio al nickel-cromo, POM, EPDM, plastica
• Attacco: filetto maschio
• Comprende: bypass, valvola di chiusura, miscelazione dell'acqua di tipo fisso, regolabile e in
base alla portata, valvola antiriflusso, senza raccordi

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 - 1 ∕4 25 - 32 5198.001 351 114 905 518,58 1 2,020
1
GN DN d2 G d3 G d4 G d5 Rp h1 h2 h3 l2 l3 □ PN
(inch) (mm) (inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 - 1 ∕4 25 - 32 1 ∕4 1 1 ∕2 1 ∕4 10 35 105 80 75 6 16
1
1

Set O-ring per valvola di miscelazione JRG DN25/32
• Descrizione: per JRG valvola di bypass
• Materiale: EPDM
Adatto alla valvola di bypass JRG 5195.040/.050 e 5198.002, così come al coperchio cieco per
pezzo di collegamento 5197.002 (solo O-ring grande).
In EPDM.

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 - 1 ∕4 25 - 32 5199.001 351 114 907 5,24 1 0,010
1
1 ∕2 - 2 40 - 50 5199.002 351 114 987 6,62 1 0,010
1
d1 d2 s1 s2 D1 GN s1 GN
(mm) (mm) (mm) (mm) (mm) (inch) (mm) (inch)
58,42 34,65 2,62 1,78
88,50 52,07 3,53 2,62 3.53

143
