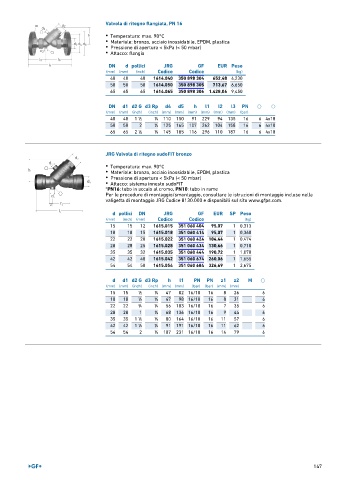

Valvola di ritegno flangiata, PN 16

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Pressione di apertura < 5kPa (< 50 mbar)
• Attacco: flangia

DN d pollici JRG GF EUR Peso
(mm) (mm) (inch) Codice Codice (kg)
40 40 40 1614.040 350 898 304 652,48 4,230
50 50 50 1614.050 350 898 305 713,67 6,650
65 65 65 1614.065 350 898 306 1.428,06 9,450

DN d1 d2 G d3 Rp d4 d5 h l1 l2 l3 PN ⎔ ○
(mm) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
40 40 1 ∕2 1 ∕4 110 150 91 229 94 135 16 6 4x18
1
50 50 2 1 ∕4 125 165 107 262 104 158 16 6 4x18
65 65 2 ∕2 1 ∕4 145 185 116 296 110 187 16 6 4x18
1

JRG Valvola di ritegno sudoFIT bronzo

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Pressione di apertura < 5kPa (< 50 mbar)
• Attacco: sistema innesto sudoFIT
*PN16: tubo in accaio al cromo, PN10: tubo in rame
Per le procedure di montaggio/smontaggio, consultare le istruzioni di montaggio incluse nella
valigetta di montaggio JRG Codice 8130.000 e disponibili sul sito www.gfps.com.

d pollici DN JRG GF EUR SP Peso
(mm) (inch) (mm) Codice Codice (kg)
15 15 12 1615.015 351 060 404 95,07 1 0,313
18 18 15 1615.018 351 060 414 95,07 1 0,360
22 22 20 1615.022 351 060 424 104,44 1 0,474
28 28 25 1615.028 351 060 434 130,66 1 0,710
35 35 32 1615.035 351 060 444 190,72 1 1,070
42 42 40 1615.042 351 060 674 260,06 1 1,655
54 54 50 1615.054 351 060 684 326,69 1 2,675

d d1 d2 G d3 Rp h l1 PN PN z1 z2 M ⎔
(mm) (mm) (inch) (inch) (mm) (mm) (bar) (bar) (mm) (mm)
15 15 1 ∕2 1 ∕4 47 82 16/10 16 8 26 6
18 18 1 ∕2 1 ∕4 47 98 16/10 16 8 31 6
22 22 3 ∕4 1 ∕4 56 103 16/10 16 7 35 6
28 28 1 1 ∕4 68 136 16/10 16 9 44 6
35 35 1 ∕4 1 ∕4 80 164 16/10 16 11 57 6
1
42 42 1 ∕2 1 ∕4 91 191 16/10 16 11 62 6
1
54 54 2 1 ∕4 107 231 16/10 16 14 79 6
