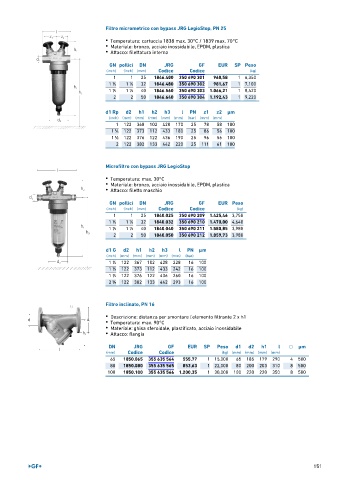

Page 151 - GEORGFISCHER - LISTINO 879 - FIDRA

Filtro micrometrico con bypass JRG LegioStop, PN 25
• Temperatura: cartuccia 1838 max. 30°C / 1839 max. 70°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 25 1846.400 350 690 301 968,58 1 6,350
1 1 32 1846.480 350 690 302 981,67 1 7,100
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 1846.560 350 690 303 1.066,21 1 8,420
2 2 50 1846.640 350 690 304 1.192,43 1 9,220
d1 Rp d2 h1 h2 h3 l PN z1 z2 µm
(inch) (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm)
1 122 368 102 428 170 25 78 58 100
1
1 ∕4 122 373 112 433 180 25 86 56 100
1 122 376 122 436 190 25 96 56 100
1 ∕2
2 122 382 133 442 220 25 111 61 100

Microfiltro con bypass JRG LegioStop
• Temperatura: max. 30°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filetto maschio

GN pollici DN JRG GF EUR Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 25 1840.025 350 690 209 1.425,46 3,750
1 1 32 1840.032 350 690 210 1.470,00 4,640
1 ∕4 1 ∕4
1
1
1 ∕2 1 ∕2 40 1840.040 350 690 211 1.580,85 3,980
2 2 50 1840.050 350 690 212 1.859,73 3,980
d1 G d2 h1 h2 h3 l PN µm
(inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 122 367 102 428 228 16 100
1 ∕4
1
1 ∕2 122 373 112 433 242 16 100
3 122 376 122 436 260 16 100
1 ∕4
3
2 ∕8 122 382 133 442 293 16 100
Filtro inclinato, PN 16

• Descrizione: distanza per smontare l'elemento filtrante 2 x h1
• Temperatura: max. 90°C
• Materiale: ghisa sferoidale, plastificato, acciaio inossidabile
• Attacco: flangia

DN JRG GF EUR SP Peso d1 d2 h1 l ○ µm
(mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
65 1850.065 355 635 564 555,77 1 15,000 65 185 179 290 4 500
80 1850.080 355 635 565 853,63 1 22,000 80 200 203 310 8 500
100 1850.100 355 635 566 1.200,35 1 30,000 100 220 220 350 8 500

151
