Page 141 - GEORGFISCHER - LISTINO 879 - FIDRA

d1 G l1 l2 l3 z
(inch) (mm) (mm) (mm) (mm)
1 46 7 14 32
1 51 8 15 35
1 ∕4
1
1 ∕2 55 9 16 37
3 59 10 17 39
1 ∕4
3
2 ∕8 68 11 20 46
3 81 15 24 52

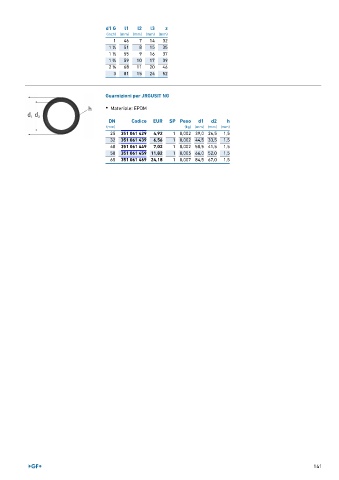

Guarnizioni per JRGUSIT NG

• Materiale: EPDM

DN Codice EUR SP Peso d1 d2 h
(mm) (kg) (mm) (mm) (mm)
25 351 061 429 4,92 1 0,002 39,0 26,5 1,5
32 351 061 439 6,56 1 0,002 44,5 33,5 1,5
40 351 061 449 7,02 1 0,002 50,5 41,5 1,5
50 351 061 459 11,82 1 0,005 66,0 52,0 1,5
65 351 061 469 24,18 1 0,007 84,5 67,0 1,5

141
