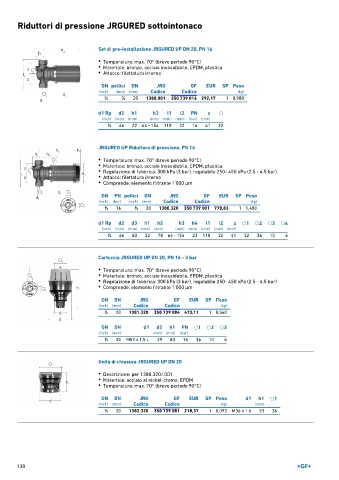

Page 130 - GEORGFISCHER - LISTINO 879 - FIDRA

Riduttori di pressione JRGURED sottointonaco

Set di pre-installazione JRGURED UP DN 20, PN 16

• Temperatura: max. 70° (breve periodo 90°C)
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
3 3 20 1380.001 350 739 016 292,17 1 0,980
∕4 ∕4
d1 Rp d2 h1 h3 l1 l2 PN z ⎔
(inch) (mm) (mm) (mm) (mm) (mm) (bar) (mm)
3 66 22 64 - 154 110 22 16 41 32
∕4

JRGURED UP Riduttore di pressione, PN 16
• Temperatura: max. 70° (breve periodo 90°C)
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 300 kPa (3 bar), regolabile 250- 450 kPa (2.5 - 4.5 bar)
• Attacco: filettatura interna
• Comprende: elemento filtrante 1'000 μm

GN PN pollici DN JRG GF EUR SP Peso
(inch) (bar) (inch) (mm) Codice Codice (kg)
3 16 3 20 1380.320 350 739 001 778,83 1 1,480
∕4 ∕4
d1 Rp d2 d3 h1 h2 h3 h4 l1 l2 z ⎔1 ⎔2 ⎔3 ⎔4
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕4 66 80 22 78 64 - 154 23 110 22 41 32 36 10 6

Cartuccia JRGURED UP DN 20, PN 16 - 3 bar
• Temperatura: max. 70° (breve periodo 90°C)
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 300 kPa (3 bar), regolabile 250- 450 kPa (2.5 - 4.5 bar)
• Comprende: elemento filtrante 1'000 μm

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 ∕4 20 1381.320 350 739 084 473,11 1 0,560

GN DN d1 d2 h1 PN ⎔1 ⎔2 ⎔3
(inch) (mm) (mm) (mm) (bar)
3
∕4 20 M52 x 1.5 L 29 83 16 36 10 6

Unità di chiusura JRGURED UP DN 20
• Descrizione: per 1380.320/.001
• Materiale: acciaio al nickel-cromo, EPDM
• Temperatura: max. 70° (breve periodo 90°C)

GN DN JRG GF EUR SP Peso d1 h1 ⎔1
(inch) (mm) Codice Codice (kg) (mm)
3 20 1382.320 350 739 081 218,37 1 0,093 M36 x 1.5 33 36
∕4

130
