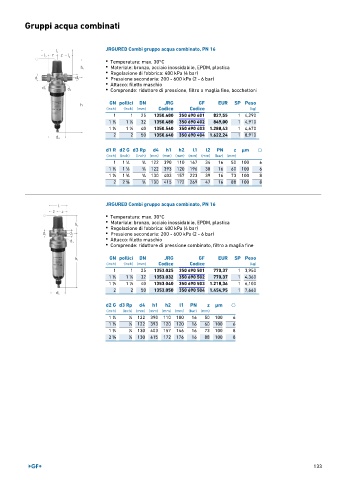

Page 133 - GEORGFISCHER - LISTINO 879 - FIDRA

Gruppi acqua combinati

JRGURED Combi gruppo acqua combinato, PN 16

• Temperatura: max. 30°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 400 kPa (4 bar)
• Pressione secondaria: 200 - 600 kPa (2 - 6 bar)
• Attacco: filetto maschio
• Comprende: riduttore di pressione, filtro a maglia fine, bocchettoni

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 25 1350.400 350 690 401 827,55 1 4,290
1
1
1 ∕4 1 ∕4 32 1350.480 350 690 402 849,00 1 4,910
1 1 40 1350.560 350 690 403 1.288,43 1 4,670
1 ∕2 1 ∕2
2 2 50 1350.640 350 690 404 1.622,24 1 8,910
d1 R d2 G d3 Rp d4 h1 h2 l1 l2 PN z µm ⎔
(inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (bar) (mm)
1 1 ∕4 1 ∕4 122 390 110 167 34 16 50 100 6
1
1 1 1 122 393 120 196 38 16 60 100 6
1 ∕4 1 ∕2 ∕4
3
1
1 ∕2 1 ∕4 1 ∕4 130 403 157 223 39 16 73 100 8
2 2 ∕8 1 ∕4 130 415 172 269 47 16 88 100 8
3
JRGURED Combi gruppo acqua combinato, PN 16

• Temperatura: max. 30°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 400 kPa (4 bar)
• Pressione secondaria: 200 - 600 kPa (2 - 6 bar)
• Attacco: filetto maschio
• Comprende: riduttore di pressione combinato, filtro a maglia fine

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 25 1353.025 350 690 501 770,37 1 3,950
1
1
1 ∕4 1 ∕4 32 1353.032 350 690 502 770,37 1 4,360
1 1 40 1353.040 350 690 503 1.218,36 1 6,100
1 ∕2 1 ∕2
2 2 50 1353.050 350 690 504 1.454,95 1 7,660
d2 G d3 Rp d4 h1 h2 l1 PN z µm ⎔
(inch) (inch) (mm) (mm) (mm) (mm) (bar) (mm)
1
1 ∕4 1 ∕4 122 390 110 100 16 50 100 6
1 1 122 393 120 120 16 60 100 6
1 ∕2 ∕4
3
1 ∕4 1 ∕4 130 403 157 146 16 73 100 8
3 1 130 415 172 176 16 88 100 8
2 ∕8 ∕4

133
