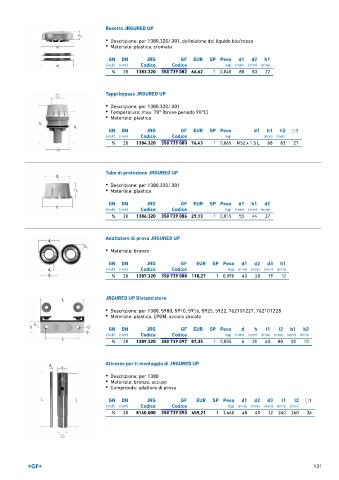

Page 131 - GEORGFISCHER - LISTINO 879 - FIDRA

Rosetta JRGURED UP
• Descrizione: per 1380.320/.001, definizione del liquido blu/rosso
• Materiale: plastica, cromata

GN DN JRG GF EUR SP Peso d1 d2 h1
(inch) (mm) Codice Codice (kg) (mm) (mm) (mm)
3 ∕4 20 1383.320 350 739 082 66,62 1 0,045 80 83 22

Tappi bypass JRGURED UP

• Descrizione: per 1380.320/.001
• Temperatura: max. 70° (breve periodo 90°C)
• Materiale: plastica

GN DN JRG GF EUR SP Peso d1 h1 h2 ⎔1
(inch) (mm) Codice Codice (kg) (mm) (mm)
3 ∕4 20 1384.320 350 739 080 76,43 1 0,065 M52 x 1.5 L 68 83 27

Tubo di protezione JRGURED UP

• Descrizione: per 1380.320/.001
• Materiale: plastica

GN DN JRG GF EUR SP Peso d1 h1 d2
(inch) (mm) Codice Codice (kg) (mm) (mm) (mm)
3 20 1386.320 350 739 086 29,13 1 0,015 55 44 27
∕4

Adattatore di prova JRGURED UP
• Materiale: bronzo

GN DN JRG GF EUR SP Peso d1 d2 d3 h1
(inch) (mm) Codice Codice (kg) (mm) (mm) (mm) (mm)
3 ∕4 20 1387.320 350 739 088 118,27 1 0,090 40 28 19 10

JRGURED UP Distanziatore

• Descrizione: per 1380, 5900, 5910, 5916, 5925, 5922, 762101227, 762101228
• Materiale: plastica, EPDM, acciaio zincato

GN DN JRG GF EUR SP Peso d h l1 l2 b1 b2
(inch) (mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕4 20 1389.320 350 739 097 87,35 1 0,055 6 20 60 80 20 10

Attrezzo per il montaggio di JRGURED UP

• Descrizione: per 1380
• Materiale: bronzo, acciaio
• Comprende: adattore di prova

GN DN JRG GF EUR SP Peso d1 d2 d3 l1 l2 ⎔1
(inch) (mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕4 20 8140.000 350 739 090 459,21 1 1,460 48 45 12 240 260 36

131
