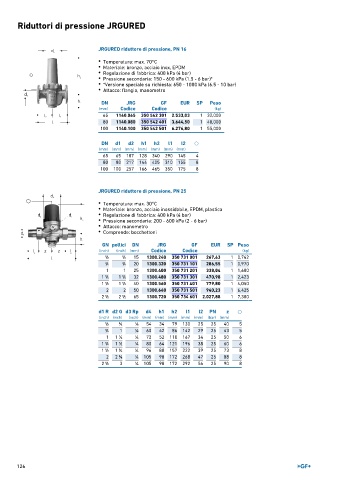

Riduttori di pressione JRGURED

JRGURED riduttore di pressione, PN 16

• Temperatura: max. 70°C
• Materiale: bronzo, acciaio inox, EPDM
• Regolazione di fabbrica: 400 kPa (4 bar)
• Pressione secondaria: 150 - 600 kPa (1.5 - 6 bar)*
• *Versione speciale su richiesta: 650 - 1000 kPa (6.5 - 10 bar)
• Attacco: flangia, manometro

DN JRG GF EUR SP Peso
(mm) Codice Codice (kg)
65 1140.065 350 542 301 2.533,03 1 32,000
80 1140.080 350 542 401 3.644,50 1 40,000
100 1140.100 350 542 501 6.276,80 1 55,000

DN d1 d2 h1 h2 l1 l2 ○
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
65 65 187 128 340 290 145 4
80 80 217 144 405 310 155 8
100 100 257 166 465 350 175 8

JRGURED riduttore di pressione, PN 25

• Temperatura: max. 30°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 400 kPa (4 bar)
• Pressione secondaria: 200 - 600 kPa (2 - 6 bar)
• Attacco: manometro
• Comprende: bocchettoni

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 15 1300.240 350 731 001 267,63 1 0,742
∕2 ∕2
3 ∕4 3 ∕4 20 1300.320 350 731 101 286,55 1 0,970
1 1 25 1300.400 350 731 201 338,04 1 1,600
1
1
1 ∕4 1 ∕4 32 1300.480 350 731 301 470,98 1 2,423
1 1 40 1300.560 350 731 401 779,80 1 4,050
1 ∕2 1 ∕2
2 2 50 1300.640 350 731 501 940,23 1 6,425
1 1 65 1300.720 350 734 601 2.027,88 1 7,300
2 ∕2 2 ∕2
d1 R d2 G d3 Rp d4 h1 h2 l1 l2 PN z ⎔
(inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (bar) (mm)
1 3 1 54 34 79 130 25 25 40 5
∕2 ∕4 ∕8
3 ∕4 1 1 ∕8 60 42 86 142 29 25 43 5
1 1 ∕4 1 ∕4 72 52 110 167 34 25 50 6
1
1
1
1 ∕4 1 ∕2 1 ∕4 80 64 121 196 38 25 60 6
1 3 1 96 80 157 222 39 25 73 8
1 ∕2 1 ∕4 ∕4
2 2 ∕8 1 ∕4 105 98 172 268 47 25 88 8
3
1 3 1 105 98 172 292 56 25 90 8
2 ∕2 ∕4
