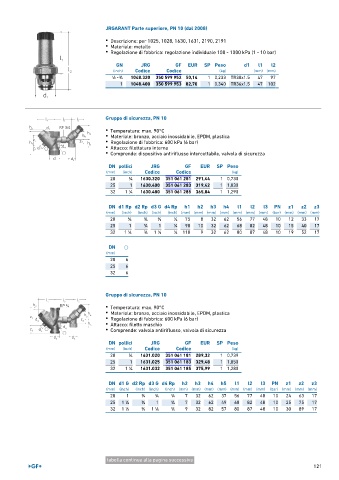

Page 121 - GEORGFISCHER - LISTINO 879 - FIDRA

JRGARANT Parte superiore, PN 10 (dal 2008)
• Descrizione: per 1025, 1028, 1630, 1631, 2190, 2191
• Materiale: metallo
• Regolazione di fabbrica: regolazione individuale 100 - 1000 kPa (1 - 10 bar)

GN JRG GF EUR SP Peso d1 l1 l2
(inch) Codice Codice (kg) (mm) (mm)
3
1 ∕2 ‐ ∕4 1048.320 350 599 952 50,14 1 0,233 TR30x1.5 47 97
1 1048.400 350 599 953 82,70 1 0,340 TR36x1.5 47 102

Gruppo di sicurezza, PN 10

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 600 kPa (6 bar)
• Attacco: filettatura interna
• Comprende: dispositivo antiriflusso intercettabile, valvola di sicurezza

DN pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
20 3 ∕4 1630.320 351 061 281 291,44 1 0,730
25 1 1630.400 351 061 283 319,42 1 1,030
32 1 ∕4 1630.480 351 061 285 365,04 1 1,290
1

DN d1 Rp d2 Rp d3 G d4 Rp h1 h2 h3 h4 l1 l2 l3 PN z1 z2 z3
(mm) (inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
20 3 ∕4 3 ∕4 3 ∕4 1 ∕4 75 8 32 62 56 77 48 10 12 33 17
25 1 3 ∕4 1 1 ∕4 90 10 32 62 68 82 48 10 15 40 17
32 1 ∕4 3 ∕4 1 ∕4 1 ∕4 110 9 32 62 80 87 48 10 19 52 17
1
1
DN ⎔
(mm)
20 6
25 6
32 6

Gruppo di sicurezza, PN 10

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 600 kPa (6 bar)
• Attacco: filetto maschio
• Comprende: valvola antiriflusso, valvola di sicurezza

DN pollici JRG GF EUR SP Peso
(mm) (inch) Codice Codice (kg)
20 3 ∕4 1631.020 351 061 181 289,32 1 0,739
25 1 1631.025 351 061 183 329,48 1 1,050
32 1 ∕4 1631.032 351 061 185 375,99 1 1,280
1
DN d1 G d2 Rp d3 G d4 Rp h2 h3 h4 h5 l1 l2 l3 PN z1 z2 z3
(mm) (inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
20 1 3 ∕4 3 ∕4 1 ∕4 7 32 62 37 56 77 48 10 24 63 17
1
25 1 ∕4 3 ∕4 1 1 ∕4 7 32 62 49 68 82 48 10 25 75 17
32 1 ∕2 3 ∕4 1 ∕4 1 ∕4 9 32 82 57 80 87 48 10 30 89 17
1
1

tabella continua alla pagina successiva
