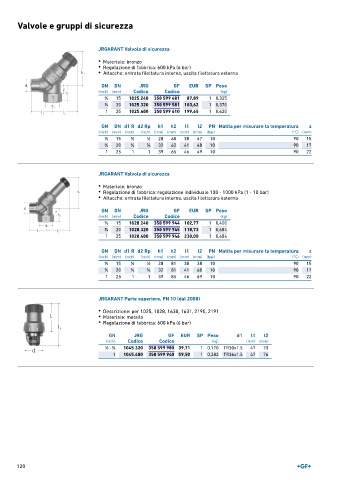

Page 120 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvole e gruppi di sicurezza

JRGARANT Valvola di sicurezza

• Materiale: bronzo
• Regolazione di fabbrica: 600 kPa (6 bar)
• Attaccho: entrata filettatura interna, uscita filettatura esterna

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 1025.240 350 599 481 87,89 1 0,325
∕2
3 ∕4 20 1025.320 350 599 581 103,62 1 0,370
1 25 1025.400 350 599 610 199,65 1 0,620

GN DN d1 R d2 Rp h1 h2 l1 l2 PN Matita per misurare la temperatura z
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (bar) (°C) (mm)
1 15 1 1 28 60 38 47 10 90 15
∕2 ∕2 ∕2
3 ∕4 20 3 ∕4 3 ∕4 32 62 41 48 10 90 17
1 25 1 1 39 65 46 49 10 90 22

JRGARANT Valvola di sicurezza
• Materiale: bronzo
• Regolazione di fabbrica: regolazione individuale 100 - 1000 kPa (1 - 10 bar)
• Attaccho: entrata filettatura interna, uscita filettatura esterna

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 1028.240 350 599 944 102,77 1 0,400
∕2
3 ∕4 20 1028.320 350 599 945 118,73 1 0,684
1 25 1028.400 350 599 946 230,00 1 0,684

GN DN d1 R d2 Rp h1 h2 l1 l2 PN Matita per misurare la temperatura z
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (bar) (°C) (mm)
1 15 1 1 28 81 38 38 10 90 15
∕2 ∕2 ∕2
3 ∕4 20 3 ∕4 3 ∕4 32 81 41 68 10 90 17
1 25 1 1 39 85 46 69 10 90 22

JRGARANT Parte superiore, PN 10 (dal 2008)

• Descrizione: per 1025, 1028, 1630, 1631, 2190, 2191
• Materiale: metallo
• Regolazione di fabbrica: 600 kPa (6 bar)

GN JRG GF EUR SP Peso d1 l1 l2
(inch) Codice Codice (kg) (mm) (mm)
1 3 1045.320 350 599 980 39,71 1 0,170 TR30x1.5 47 70
∕2 ‐ ∕4
1 1045.400 350 599 940 59,50 1 0,282 TR36x1.5 47 76

120
