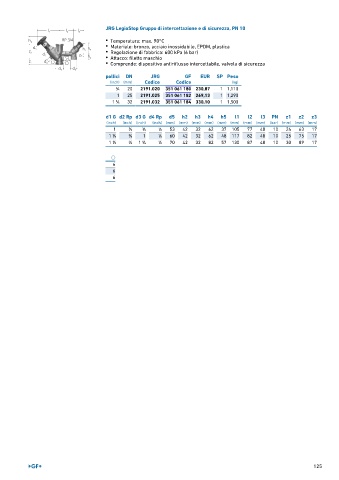

Page 125 - GEORGFISCHER - LISTINO 879 - FIDRA

JRG LegioStop Gruppo di intercettazione e di sicurezza, PN 10
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Regolazione di fabbrica: 600 kPa (6 bar)
• Attacco: filetto maschio
• Comprende: dispositivo antiriflusso intercettabile, valvola di sicurezza

pollici DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 ∕4 20 2191.020 351 061 180 230,87 1 1,110
1 25 2191.025 351 061 182 269,13 1 1,290
1
1 ∕4 32 2191.032 351 061 184 330,10 1 1,500
d1 G d2 Rp d3 G d4 Rp d5 h2 h3 h4 h5 l1 l2 l3 PN z1 z2 z3
(inch) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
1 3 ∕4 3 ∕4 1 ∕4 53 42 32 62 37 105 77 48 10 24 63 17
1 3 1 1 60 42 32 62 48 117 82 48 10 25 75 17
1 ∕4 ∕4 ∕4
1
1
1 ∕2 3 ∕4 1 ∕4 1 ∕4 70 42 32 82 57 130 87 48 10 30 89 17
⎔
6
6
6

125
