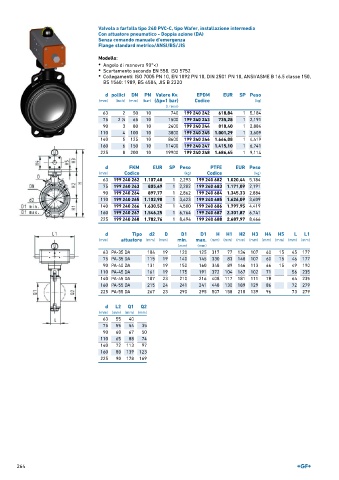

Page 266 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 240 PVC-C, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 242 618,84 1 5,184
75 2 ∕2 65 10 1500 199 240 243 735,28 1 2,191
1
90 3 80 10 2400 199 240 244 818,40 1 2,884
110 4 100 10 3800 199 240 245 1.001,29 1 3,609
140 5 125 10 8600 199 240 246 1.666,08 1 4,419
160 6 150 10 11400 199 240 247 1.415,10 1 6,741
225 8 200 10 19900 199 240 248 1.686,65 1 9,114

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 262 1.107,40 1 2,293 199 240 682 1.020,44 5,184
75 199 240 263 805,49 1 2,202 199 240 683 1.171,09 2,191
90 199 240 264 897,77 1 2,862 199 240 684 1.345,33 2,884
110 199 240 265 1.102,90 1 3,623 199 240 685 1.626,09 3,609
140 199 240 266 1.630,52 1 4,500 199 240 686 1.797,95 4,419
160 199 240 267 1.546,25 1 6,764 199 240 687 2.301,87 6,741
225 199 240 268 1.782,76 1 8,494 199 240 688 2.687,97 8,466

d Tipo d2 D D1 D1 H H1 H2 H3 H4 H5 L L1
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 PA-35 DA 104 19 120 125 317 77 134 107 60 15 45 177
75 PA-35 DA 115 19 140 145 330 83 140 107 60 15 46 177
90 PA-40 DA 131 19 150 160 348 89 146 113 66 15 49 190
110 PA-45 DA 161 19 175 191 372 104 167 102 71 56 235
140 PA-45 DA 187 23 210 216 408 117 181 111 78 64 235
160 PA-55 DA 215 24 241 241 448 130 189 129 86 72 279
225 PA-55 DA 267 23 290 295 507 158 210 139 96 73 279

d L2 Q1 Q2
(mm) (mm) (mm) (mm)
63 55 40
75 55 54 35
90 60 67 50
110 65 88 74
140 72 113 97
160 80 139 123
225 90 178 169
