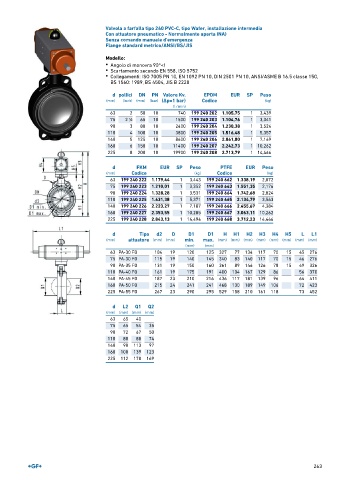

Page 265 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 240 PVC-C, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 202 1.105,75 1 3,439
75 2 ∕2 65 10 1500 199 240 203 1.104,76 1 3,341
1
90 3 80 10 2400 199 240 204 1.230,38 1 3,524
110 4 100 10 3800 199 240 205 1.516,48 1 5,357
140 5 125 10 8600 199 240 206 2.061,80 1 7,169
160 6 150 10 11400 199 240 207 2.242,73 1 10,262
225 8 200 10 19900 199 240 208 2.713,79 1 14,466

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 199 240 222 1.179,44 1 3,443 199 240 662 1.338,19 2,072
75 199 240 223 1.210,01 1 3,352 199 240 663 1.551,35 2,176
90 199 240 224 1.328,28 1 3,531 199 240 664 1.742,68 2,824
110 199 240 225 1.631,38 1 5,371 199 240 665 2.134,79 3,563
140 199 240 226 2.223,27 1 7,187 199 240 666 2.455,67 4,384
160 199 240 227 2.353,55 1 10,285 199 240 667 3.063,11 10,262
225 199 240 228 2.843,13 1 14,494 199 240 668 3.712,23 14,466

d Tipo d2 D D1 D1 H H1 H2 H3 H4 H5 L L1
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 PA-30 FO 104 19 120 125 327 77 134 117 70 15 45 276
75 PA-30 FO 115 19 140 145 340 83 140 117 70 15 46 276
90 PA-35 FO 131 19 150 160 361 89 146 126 78 15 49 326
110 PA-40 FO 161 19 175 191 400 104 167 129 86 56 370
140 PA-45 FO 187 23 210 216 436 117 181 139 96 64 411
160 PA-50 FO 215 24 241 241 468 130 189 149 106 72 423
225 PA-55 FO 267 23 290 295 529 158 210 161 118 73 452

d L2 Q1 Q2
(mm) (mm) (mm) (mm)
63 65 40
75 65 54 35
90 72 67 50
110 80 88 74
140 90 113 97
160 100 139 123
225 112 178 169
