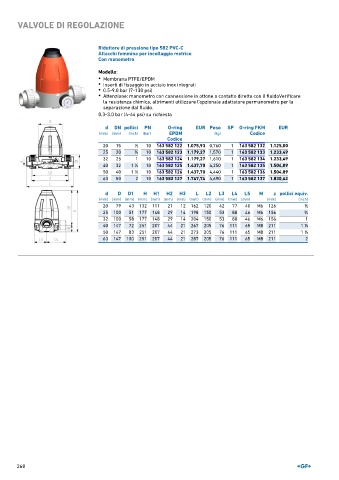

Page 270 - GEORGFISCHER - LISTINO 877 - FIDRA

VALVOLE DI REGOLAZIONE

Riduttore di pressione tipo 582 PVC-C
Attacchi femmina per incollaggio metrico
Con manometro

Modello:
• Membrana PTFE/EPDM
• Inserti di fissaggio in acciaio inox integrati
• 0.5-9.0 bar (7-130 psi)
• Attenzione: manometro con connessione in ottone a contatto diretto con il fluidoVerificare
la resistenza chimica, altrimenti utilizzare l'opzionale adattatore permanometro per la
separazione dal fluido.
0.3-3.0 bar (4-44 psi) su richiesta

d DN pollici PN O-ring EUR Peso SP O-ring FKM EUR
(mm) (mm) (inch) (bar) EPDM (kg) Codice
Codice
20 15 1 ∕2 10 163 582 122 1.075,93 0,760 1 163 582 132 1.125,00
25 20 3 ∕4 10 163 582 123 1.179,27 1,570 1 163 582 133 1.233,49
32 25 1 10 163 582 124 1.179,27 1,610 1 163 582 134 1.233,49
40 32 1 ∕4 10 163 582 125 1.437,70 4,250 1 163 582 135 1.504,89
1
50 40 1 ∕2 10 163 582 126 1.437,70 4,440 1 163 582 136 1.504,89
1
63 50 2 10 163 582 127 1.747,74 4,690 1 163 582 137 1.830,42
d D D1 H H1 H2 H3 L L2 L3 L4 L5 M z pollici equiv.
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 79 43 132 111 21 12 162 120 42 77 40 M6 126 1 ∕2
25 100 51 177 148 29 14 198 150 53 88 46 M6 156 3 ∕4
32 100 58 177 148 29 14 204 150 53 88 46 M6 156 1
40 147 72 251 207 44 21 267 205 76 111 65 M8 211 1 ∕4
1
50 147 83 251 207 44 21 273 205 76 111 65 M8 211 1 ∕2
1
63 147 100 251 207 44 21 287 205 76 111 65 M8 211 2
