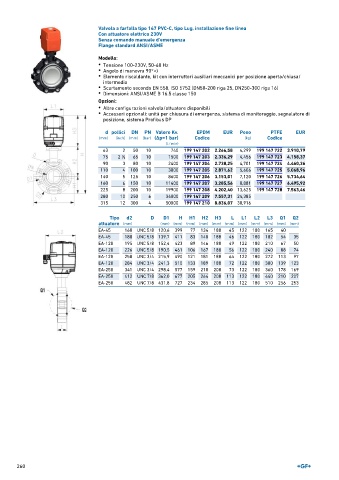

Page 262 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 147 PVC-C, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 147 202 2.266,58 4,299 199 147 722 3.910,79
75 2 ∕2 65 10 1500 199 147 203 2.336,29 4,456 199 147 723 4.158,37
1
90 3 80 10 2400 199 147 204 2.738,25 4,701 199 147 724 4.460,36
110 4 100 10 3800 199 147 205 2.871,62 5,606 199 147 725 5.068,96
140 5 125 10 8600 199 147 206 3.153,01 7,120 199 147 726 5.734,64
160 6 150 10 11400 199 147 207 3.285,56 8,881 199 147 727 6.495,92
225 8 200 10 19900 199 147 208 4.202,40 13,625 199 147 728 7.563,46
280 10 250 6 34000 199 147 209 7.557,31 24,385
315 12 300 4 50000 199 147 210 8.836,07 30,916

Tipo d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
EA-45 160 UNC 5/8 120,6 399 77 134 188 45 122 180 165 40
EA-45 180 UNC 5/8 139,7 411 83 140 188 46 122 180 182 54 35
EA-120 195 UNC 5/8 152,4 423 89 146 188 49 122 180 210 67 50
EA-120 226 UNC 5/8 190,5 461 106 167 188 56 122 180 240 88 74
EA-120 258 UNC 3/4 215,9 490 121 181 188 64 122 180 272 113 97
EA-120 284 UNC 3/4 241,3 510 133 189 188 72 122 180 300 139 123
EA-250 341 UNC 3/4 298,4 577 159 210 208 73 122 180 360 178 169
EA-250 412 UNC 7/8 362,0 677 205 264 208 113 122 180 440 210 207
EA-250 482 UNC 7/8 431,8 727 234 285 208 113 122 180 510 256 253
