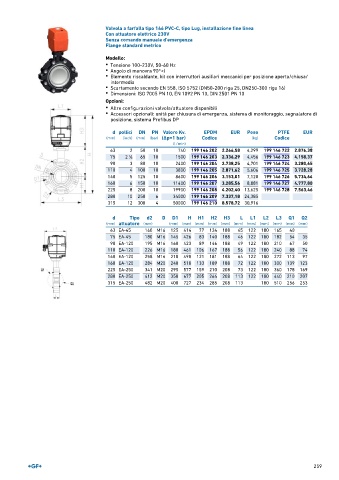

Valvola a farfalla tipo 146 PVC-C, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d pollici DN PN Valore Kv. EPDM EUR Peso PTFE EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
63 2 50 10 740 199 146 202 2.266,58 4,299 199 146 722 2.876,38
75 2 ∕2 65 10 1500 199 146 203 2.336,29 4,456 199 146 723 4.158,37
1
90 3 80 10 2400 199 146 204 2.738,25 4,701 199 146 724 3.280,65
110 4 100 10 3800 199 146 205 2.871,62 5,606 199 146 725 3.728,28
140 5 125 10 8600 199 146 206 3.153,01 7,120 199 146 726 5.734,64
160 6 150 10 11400 199 146 207 3.285,56 8,881 199 146 727 4.777,80
225 8 200 10 19900 199 146 208 4.202,40 13,625 199 146 728 7.563,46
280 10 250 6 34000 199 146 209 7.337,18 24,385
315 12 300 4 50000 199 146 210 8.578,72 30,916

d Tipo d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
(mm) attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 EA-45 160 M16 125 414 77 134 188 45 122 180 165 40
75 EA-45 180 M16 145 426 83 140 188 46 122 180 182 54 35
90 EA-120 195 M16 160 423 89 146 188 49 122 180 210 67 50
110 EA-120 226 M16 180 461 106 167 188 56 122 180 240 88 74
140 EA-120 258 M16 210 490 121 181 188 64 122 180 272 113 97
160 EA-120 284 M20 240 510 133 189 188 72 122 180 300 139 123
225 EA-250 341 M20 295 577 159 210 208 73 122 180 360 178 169
280 EA-250 412 M20 350 677 205 264 208 113 122 180 440 210 207
315 EA-250 482 M20 400 727 234 285 208 113 180 510 256 253
