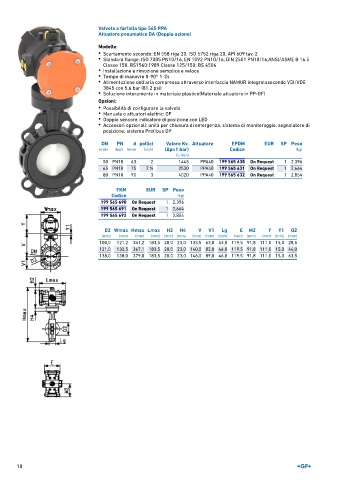

Valvola a farfalla tipo 565 PPA
Attuatore pneumatico DA (Doppia azione)

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)

Opzioni:
• Possibilità di configurare la valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

DN PN d pollici Valore Kv. Attuatore EPDM EUR SP Peso
(mm) (bar) (mm) (inch) (Δp=1 bar) Codice (kg)
(l ⁄ min)
50 PN10 63 2 1445 PPA40 199 565 630 On Request 1 2,396
65 PN10 75 2 ∕2 2530 PPA40 199 565 631 On Request 1 2,664
1
80 PN10 90 3 4020 PPA40 199 565 632 On Request 1 2,854

FKM EUR SP Peso
Codice (kg)
199 565 690 On Request 1 2,396
199 565 691 On Request 1 2,664
199 565 692 On Request 1 2,854

D2 Wmax Hmax Lmax H2 H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100,0 121,2 341,2 183,5 20,0 23,0 133,5 63,0 43,0 119,5 91,8 111,0 15,0 28,5
121,0 132,5 367,1 183,5 20,0 23,0 140,0 82,0 46,0 119,5 91,8 111,0 15,0 44,0
138,0 138,0 379,8 183,5 20,0 23,0 146,0 89,0 46,0 119,5 91,8 111,0 15,0 63,5
