P. 23

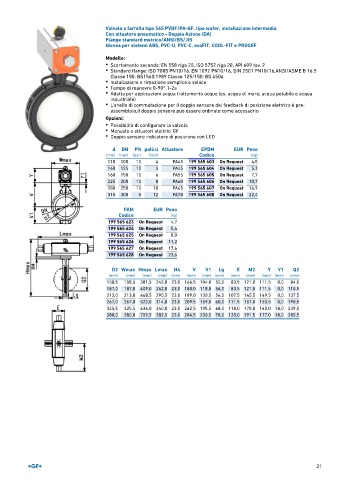

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia Azione (DA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Possibilità di configurare la valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
d DN PN pollici Attuatore EPDM EUR Peso
(mm) (mm) (bar) (inch) Codice (kg)
110 100 10 4 PA45 199 565 603 On Request 4,5
140 125 10 5 PA45 199 565 604 On Request 5,1
160 150 10 6 PA55 199 565 605 On Request 7,7
225 200 10 8 PA60 199 565 606 On Request 10,7
280 250 10 10 PA65 199 565 607 On Request 16,9
315 300 6 12 PA70 199 565 608 On Request 22,4
FKM EUR Peso
Codice (kg)
199 565 623 On Request 4,7
199 565 624 On Request 5,4
199 565 625 On Request 8,0
199 565 626 On Request 11,2
199 565 627 On Request 17,6
199 565 628 On Request 23,6
D2 Wmax Hmax Lmax H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
158,5 158,5 381,5 242,0 23,0 166,5 104,0 52,0 83,5 121,0 111,5 0,0 84,0
187,0 187,0 409,0 242,0 23,0 180,0 118,0 56,0 83,5 121,0 111,5 0,0 110,5
213,0 213,0 468,5 290,5 23,0 189,0 130,5 56,0 107,5 145,5 149,5 0,0 137,5
267,0 267,0 522,0 314,0 23,0 209,5 159,0 60,0 111,5 157,0 153,5 0,0 190,5
325,5 325,5 636,0 340,0 23,0 262,5 195,5 68,0 118,0 170,0 160,0 18,0 239,0
380,0 380,0 709,5 382,5 23,0 284,5 230,5 78,0 135,0 191,5 177,0 18,0 285,5
21
