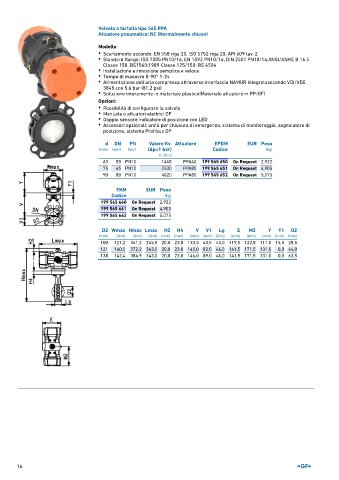

Valvola a farfalla tipo 565 PPA
Attuatore pneumatico; NC (Normalmente chiuso)

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Alimentazione dell'aria compressa attraverso interfaccia NAMUR integratasecondo VDI/VDE
3845 con 5.6 bar (81.2 psi)
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)

Opzioni:
• Possibilità di configurare la valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 PN10 1445 PPA40 199 565 650 On Request 2,922
75 65 PN10 2530 PPA80 199 565 651 On Request 4,905
90 80 PN10 4020 PPA80 199 565 652 On Request 5,075

FKM EUR Peso
Codice (kg)
199 565 660 On Request 2,922
199 565 661 On Request 4,905
199 565 662 On Request 5,075

D2 Wmax Hmax Lmax H2 H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100 121,2 341,2 245,5 20,0 23,0 133,5 63,0 43,0 119,5 122,8 111,0 15,0 28,5
121 140,0 372,2 343,0 20,0 23,0 140,0 82,0 46,0 141,5 171,5 131,0 0,0 44,0
138 142,4 384,9 343,0 20,0 23,0 146,0 89,0 46,0 141,5 171,5 131,0 0,0 63,5

16
