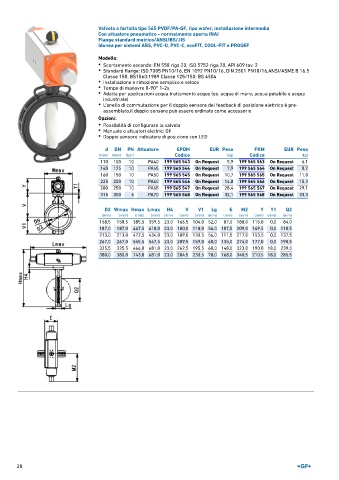

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore pneumatico - normalmente aperta (NA)
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Possibilità di configurare la valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

d DN PN Attuatore EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
110 100 10 PA40 199 565 543 On Request 5,9 199 565 563 On Request 6,1
140 125 10 PA45 199 565 544 On Request 7,9 199 565 564 On Request 8,2
160 150 10 PA50 199 565 545 On Request 10,7 199 565 565 On Request 11,0
225 200 10 PA60 199 565 546 On Request 14,8 199 565 566 On Request 15,3
280 250 10 PA65 199 565 547 On Request 28,4 199 565 567 On Request 29,1
315 300 6 PA70 199 565 548 On Request 32,1 199 565 568 On Request 33,3

D2 Wmax Hmax Lmax H4 V V1 Lg E M2 Y Y1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
158,5 158,5 385,5 359,5 23,0 166,5 104,0 52,0 87,0 180,0 115,0 0,0 84,0
187,0 187,0 447,5 418,0 23,0 180,0 118,0 56,0 107,5 209,0 149,5 0,0 110,5
213,0 213,0 472,5 434,0 23,0 189,0 130,5 56,0 111,5 217,0 153,5 0,0 137,5
267,0 267,0 545,5 547,5 23,0 209,5 159,0 60,0 135,0 274,0 177,0 0,0 190,5
325,5 325,5 666,0 681,0 23,0 262,5 195,5 68,0 148,0 323,0 190,0 18,0 239,0
380,0 380,0 743,0 681,0 23,0 284,5 230,5 78,0 168,0 340,5 210,5 18,0 285,5
