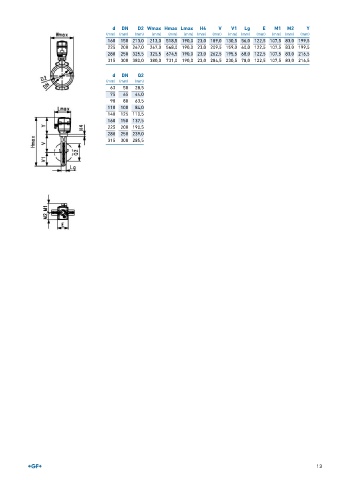

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 150 213,0 213,0 518,5 190,0 23,0 189,0 130,5 56,0 122,5 107,5 83,0 199,5
225 200 267,0 267,0 568,0 190,0 23,0 209,5 159,0 60,0 122,5 107,5 83,0 199,5
280 250 325,5 325,5 674,5 190,0 23,0 262,5 195,5 68,0 122,5 107,5 83,0 216,5
315 300 380,0 380,0 731,0 190,0 23,0 284,5 230,5 78,0 122,5 107,5 83,0 216,5

d DN Q2
(mm) (mm) (mm)
63 50 28,5
75 65 44,0
90 80 63,5
110 100 84,0
140 125 110,5
160 150 137,5
225 200 190,5
280 250 239,0
315 300 285,5

13
