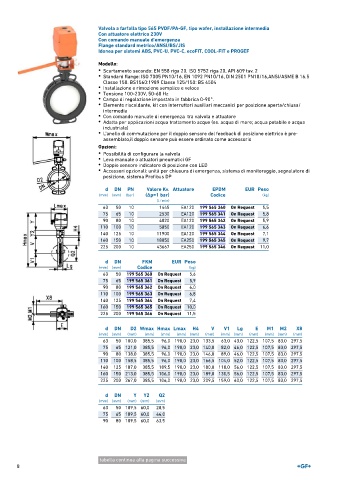

Page 10 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Con comando manuale di emergenza tra valvola e attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Possibilità di configurare la valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 1445 EA120 199 565 340 On Request 5,5
75 65 10 2530 EA120 199 565 341 On Request 5,8
90 80 10 4020 EA120 199 565 342 On Request 5,9
110 100 10 5850 EA120 199 565 343 On Request 6,6
140 125 10 11900 EA120 199 565 344 On Request 7,1
160 150 10 18050 EA250 199 565 345 On Request 9,7
225 200 10 43667 EA250 199 565 346 On Request 11,0

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 565 360 On Request 5,6
75 65 199 565 361 On Request 5,9
90 80 199 565 362 On Request 6,0
110 100 199 565 363 On Request 6,8
140 125 199 565 364 On Request 7,4
160 150 199 565 365 On Request 10,0
225 200 199 565 366 On Request 11,5

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 X8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 100,0 385,5 96,0 190,0 23,0 133,5 63,0 43,0 122,5 107,5 83,0 297,5
75 65 121,0 385,5 96,0 190,0 23,0 140,0 82,0 46,0 122,5 107,5 83,0 297,5
90 80 138,0 385,5 96,0 190,0 23,0 146,0 89,0 46,0 122,5 107,5 83,0 297,5
110 100 158,5 385,5 96,0 190,0 23,0 166,5 104,0 52,0 122,5 107,5 83,0 297,5
140 125 187,0 385,5 189,5 190,0 23,0 180,0 118,0 56,0 122,5 107,5 83,0 297,5
160 150 213,0 385,5 106,0 190,0 23,0 189,0 130,5 56,0 122,5 107,5 83,0 297,5
225 200 267,0 385,5 106,0 190,0 23,0 209,5 159,0 60,0 122,5 107,5 83,0 297,5

d DN Y Y2 Q2
(mm) (mm) (mm) (mm) (mm)
63 50 189,5 60,0 28,5
75 65 189,5 60,0 44,0
90 80 189,5 60,0 63,5

tabella continua alla pagina successiva
