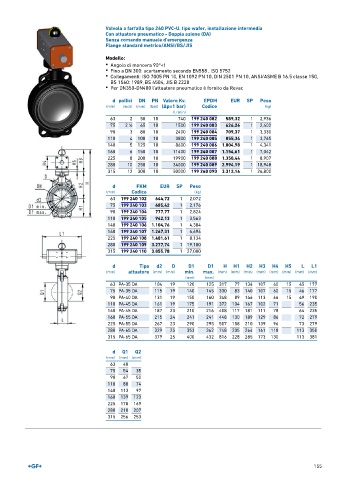

Page 157 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 240 PVC-U, tipo wafer, installazione intermedia
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Angolo di manovra 90°<)
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per DN350-DN400 l'attuatore pneumatico è fornito da Revac

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 082 589,32 1 2,936
75 2 ∕2 65 10 1500 199 240 083 626,26 1 2,402
1
90 3 80 10 2400 199 240 084 709,37 1 3,330
110 4 100 10 3800 199 240 085 855,34 1 3,765
140 5 125 10 8600 199 240 086 1.004,98 1 4,341
160 6 150 10 11400 199 240 087 1.154,61 1 7,042
225 8 200 10 19900 199 240 088 1.350,44 1 8,907
280 10 250 10 34000 199 240 089 2.994,19 1 18,948
315 12 300 10 50000 199 240 090 3.312,14 1 26,800

d FKM EUR SP Peso
(mm) Codice (kg)
63 199 240 102 644,72 1 2,072
75 199 240 103 685,42 1 2,176
90 199 240 104 777,77 1 2,824
110 199 240 105 942,13 1 3,563
140 199 240 106 1.104,76 1 4,384
160 199 240 107 1.267,31 1 6,694
225 199 240 108 1.481,61 1 8,134
280 199 240 109 3.277,74 1 19,100
315 199 240 110 3.855,78 1 27,000

d Tipo d2 D D1 D1 H H1 H2 H3 H4 H5 L L1
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 PA-35 DA 104 19 120 125 317 77 134 107 60 15 45 177
75 PA-35 DA 115 19 140 145 330 83 140 107 60 15 46 177
90 PA-40 DA 131 19 150 160 348 89 146 113 66 15 49 190
110 PA-45 DA 161 19 175 191 372 104 167 102 71 56 235
140 PA-45 DA 187 23 210 216 408 117 181 111 78 64 235
160 PA-55 DA 215 24 241 241 448 130 189 129 86 72 279
225 PA-55 DA 267 23 290 295 507 158 210 139 96 73 279
280 PA-65 DA 329 25 353 362 748 205 264 161 118 113 350
315 PA-65 DA 379 25 400 432 816 228 285 173 130 113 381

d Q1 Q2
(mm) (mm) (mm)
63 40
75 54 35
90 67 50
110 88 74
140 113 97
160 139 123
225 178 169
280 210 207
315 256 253
