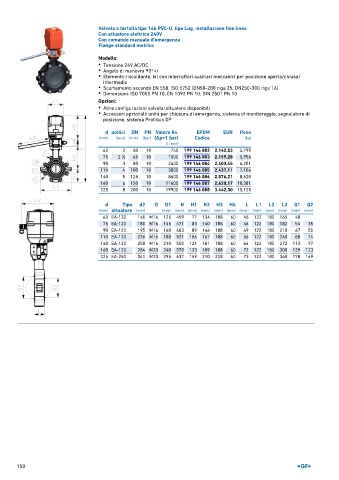

Valvola a farfalla tipo 146 PVC-U, tipo Lug, installazione fine linea
Con attuatore elettrico 240V
Con comando manuale d'emergenza
Flange standard metrico

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 146 082 2.142,53 5,799
75 2 ∕2 65 10 1500 199 146 083 2.159,28 5,956
1
90 3 80 10 2400 199 146 084 2.403,45 6,201
110 4 100 10 3800 199 146 085 2.437,11 7,106
140 5 125 10 8600 199 146 086 2.576,21 8,620
160 6 150 10 11400 199 146 087 2.620,17 10,381
225 8 200 10 19900 199 146 088 3.442,30 15,125

d Tipo d2 D D1 H H1 H2 H3 H4 L L1 L2 L3 Q1 Q2
(mm) attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 EA-120 160 M16 125 459 77 134 188 60 45 122 180 165 40
75 EA-120 180 M16 145 471 83 140 188 60 46 122 180 182 54 35
90 EA-120 195 M16 160 483 89 146 188 60 49 122 180 210 67 50
110 EA-120 226 M16 180 521 106 167 188 60 56 122 180 240 88 74
140 EA-120 258 M16 210 550 121 181 188 60 64 122 180 272 113 97
160 EA-120 284 M20 240 570 133 189 188 60 72 122 180 300 139 123
225 EA-250 341 M20 295 637 159 210 208 60 73 122 180 360 178 169
