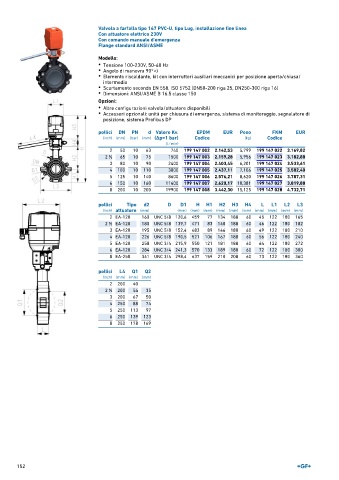

Page 154 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 147 PVC-U, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
pollici DN PN d Valore Kv. EPDM EUR Peso FKM EUR
(inch) (mm) (bar) (mm) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
2 50 10 63 740 199 147 002 2.142,53 5,799 199 147 022 3.169,82
1 65 10 75 1500 199 147 003 2.159,28 5,956 199 147 023 3.182,88
2 ∕2
3 80 10 90 2400 199 147 004 2.403,45 6,201 199 147 024 3.533,61
4 100 10 110 3800 199 147 005 2.437,11 7,106 199 147 025 3.582,40
5 125 10 140 8600 199 147 006 2.576,21 8,620 199 147 026 3.787,31
6 150 10 160 11400 199 147 007 2.620,17 10,381 199 147 027 3.819,88
8 200 10 200 19900 199 147 008 3.442,30 15,125 199 147 028 4.732,71

pollici Tipo d2 D D1 H H1 H2 H3 H4 L L1 L2 L3
(inch) attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 EA-120 160 UNC 5/8 120,6 459 77 134 188 60 45 122 180 165
2 ∕2 EA-120 180 UNC 5/8 139,7 471 83 140 188 60 46 122 180 182
1
3 EA-120 195 UNC 5/8 152,4 483 89 146 188 60 49 122 180 210
4 EA-120 226 UNC 5/8 190,5 521 106 167 188 60 56 122 180 240
5 EA-120 258 UNC 3/4 215,9 550 121 181 188 60 64 122 180 272
6 EA-120 284 UNC 3/4 241,3 570 133 189 188 60 72 122 180 300
8 EA-250 341 UNC 3/4 298,4 637 159 210 208 60 73 122 180 360

pollici L4 Q1 Q2
(inch) (mm) (mm) (mm)
2 200 40
1 200 54 35
2 ∕2
3 200 67 50
4 250 88 74
5 250 113 97
6 250 139 123
8 250 178 169

152
