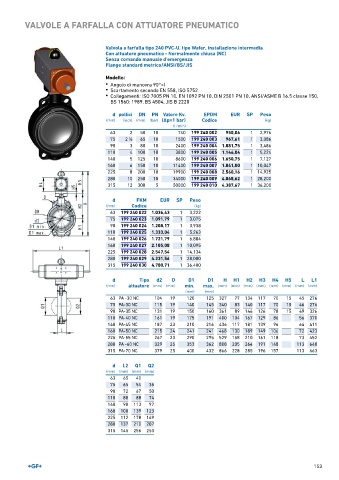

P. 155
VALVOLE A FARFALLA CON ATTUATORE PNEUMATICO
Valvola a farfalla tipo 240 PVC-U, tipo Wafer, installazione intermedia
Con attuatore pneumatico - Normalmente chiusa (NC)
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 240 002 950,06 1 2,976
75 2 ∕2 65 10 1500 199 240 003 967,61 1 3,086
1
90 3 80 10 2400 199 240 004 1.081,75 1 3,486
110 4 100 10 3800 199 240 005 1.146,04 1 5,224
140 5 125 10 8600 199 240 006 1.650,75 1 7,127
160 6 150 10 11400 199 240 007 1.841,00 1 10,047
225 8 200 10 19900 199 240 008 2.560,16 1 14,925
280 10 250 10 34000 199 240 009 4.068,62 1 28,200
315 12 300 5 50000 199 240 010 4.387,67 1 36,200
d FKM EUR SP Peso
(mm) Codice (kg)
63 199 240 022 1.036,43 1 3,222
75 199 240 023 1.091,79 1 3,075
90 199 240 024 1.208,17 1 3,938
110 199 240 025 1.333,04 1 5,263
140 199 240 026 1.721,79 1 6,884
160 199 240 027 2.105,08 1 10,095
225 199 240 028 2.547,54 1 14,134
280 199 240 029 4.231,56 1 28,000
315 199 240 030 4.780,71 1 36,400
d Tipo d2 D D1 D1 H H1 H2 H3 H4 H5 L L1
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 PA -30 NC 104 19 120 125 327 77 134 117 70 15 45 276
75 PA-30 NC 115 19 140 145 340 83 140 117 70 15 46 276
90 PA-35 NC 131 19 150 160 361 89 146 126 78 15 49 326
110 PA-40 NC 161 19 175 191 400 104 167 129 86 56 370
140 PA-45 NC 187 23 210 216 436 117 181 139 96 64 411
160 PA-50 NC 215 24 241 241 468 130 189 149 106 72 423
225 PA-55 NC 267 23 290 295 529 158 210 161 118 73 452
280 PA -60 NC 329 25 353 362 808 205 264 191 148 113 648
315 PA-70 NC 379 25 400 432 866 228 285 196 157 113 663
d L2 Q1 Q2
(mm) (mm) (mm) (mm)
63 65 40
75 65 54 35
90 72 67 50
110 80 88 74
140 90 113 97
160 100 139 123
225 112 178 169
280 137 210 207
315 145 256 253
