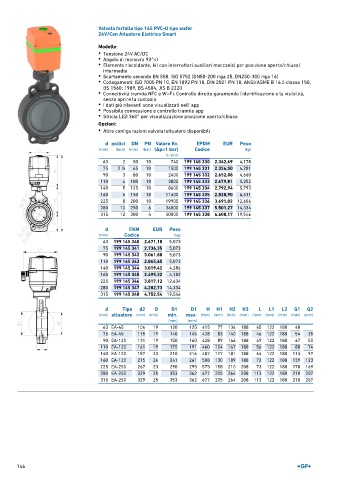

Page 148 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola farfalla tipo 145 PVC-U tipo wafer
24V/Con Attuatore Elettrico Smart

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Connettività tramità NFC e Wi-Fi. Controllo diretto garantendo l'identificazione e la visibilità,
senza aprire la custodia
• I dati più rilevanti sono visualizzati nell' app
• Possibile connessione e controllo tramite app
• Stricia LED 360° per visualizzazione posizione aperto/chiuso

Opzioni:
• Altre configurazioni valvola/attuatore disponibili

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 330 2.342,69 4,178
75 2 ∕2 65 10 1500 199 145 331 2.356,50 4,281
1
90 3 80 10 2400 199 145 332 2.652,08 4,660
110 4 100 10 3800 199 145 333 2.679,81 5,252
140 5 125 10 8600 199 145 334 2.792,94 5,793
160 6 150 10 11400 199 145 335 2.828,90 6,631
225 8 200 10 19900 199 145 336 3.691,02 12,606
280 10 250 6 34000 199 145 337 5.501,27 14,334
315 12 300 4 50000 199 145 338 6.608,17 19,546

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 340 2.671,18 5,073
75 199 145 341 2.736,35 5,073
90 199 145 342 3.061,80 5,073
110 199 145 343 2.845,45 5,073
140 199 145 344 3.019,42 4,286
160 199 145 345 2.495,32 4,182
225 199 145 346 3.817,12 12,634
280 199 145 347 4.282,73 14,334
315 199 145 348 4.752,54 19,546

d Tipo d2 D D1 D1 H H1 H2 H3 L L1 L2 Q1 Q2
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 EA-45 104 19 120 125 415 77 134 188 45 122 180 40
75 EA-45 115 19 140 145 428 83 140 188 46 122 180 54 35
90 EA-120 131 19 150 160 428 89 146 188 49 122 180 67 50
110 EA-120 161 19 175 191 460 104 167 188 56 122 180 88 74
140 EA-120 187 23 210 216 487 117 181 188 64 122 180 113 97
160 EA-120 215 24 241 241 508 130 189 188 72 122 180 139 123
225 EA-250 267 23 290 295 575 158 210 208 73 122 180 178 169
280 EA-250 329 25 353 362 677 205 264 208 113 122 180 210 207
315 EA-250 329 25 353 362 677 205 264 208 113 122 180 210 207

146
