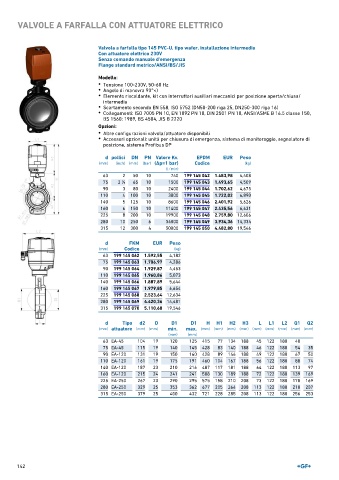

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO

Valvola a farfalla tipo 145 PVC-U, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 042 1.483,98 4,408
75 2 ∕2 65 10 1500 199 145 043 1.493,65 4,509
1
90 3 80 10 2400 199 145 044 1.702,62 4,675
110 4 100 10 3800 199 145 045 1.722,02 6,890
140 5 125 10 8600 199 145 046 2.401,92 5,626
160 6 150 10 11400 199 145 047 2.435,56 6,631
225 8 200 10 19900 199 145 048 2.759,80 12,606
280 10 250 6 34000 199 145 049 3.934,36 14,334
315 12 300 4 50000 199 145 050 4.482,80 19,546

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 062 1.592,55 4,182
75 199 145 063 1.706,97 4,286
90 199 145 064 1.929,87 4,453
110 199 145 065 1.960,86 5,073
140 199 145 066 1.887,89 5,644
160 199 145 067 1.979,85 6,654
225 199 145 068 2.523,64 12,634
280 199 145 069 4.420,36 14,481
315 199 145 070 5.110,68 19,546

d Tipo d2 D D1 D1 H H1 H2 H3 L L1 L2 Q1 Q2
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 EA-45 104 19 120 125 415 77 134 188 45 122 180 40
75 EA-45 115 19 140 145 428 83 140 188 46 122 180 54 35
90 EA-120 131 19 150 160 428 89 146 188 49 122 180 67 50
110 EA-120 161 19 175 191 460 104 167 188 56 122 180 88 74
140 EA-120 187 23 210 216 487 117 181 188 64 122 180 113 97
160 EA-120 215 24 241 241 508 130 189 188 72 122 180 139 169
225 EA-250 267 23 290 295 575 158 210 208 73 122 180 178 169
280 EA-250 329 25 353 362 677 205 264 208 113 122 180 210 207
315 EA-250 379 25 400 432 721 228 285 208 113 122 180 256 253
