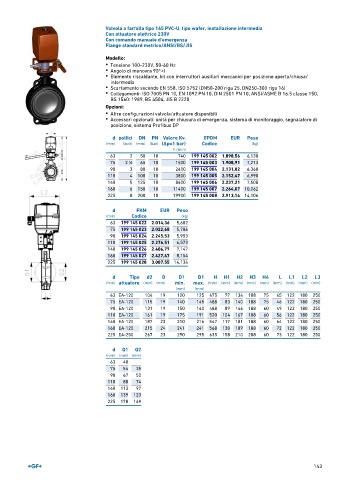

Page 145 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a farfalla tipo 145 PVC-U, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 002 1.898,56 6,138
75 2 ∕2 65 10 1500 199 145 003 1.908,91 7,213
1
90 3 80 10 2400 199 145 004 2.131,82 6,360
110 4 100 10 3800 199 145 005 2.152,47 6,990
140 5 125 10 8600 199 145 006 2.237,21 7,508
160 6 150 10 11400 199 145 007 2.264,07 10,062
225 8 200 10 19900 199 145 008 2.913,14 14,106

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 022 2.014,36 5,682
75 199 145 023 2.022,68 5,786
90 199 145 024 2.245,53 5,953
110 199 145 025 2.276,51 6,573
140 199 145 026 2.406,77 7,147
160 199 145 027 2.427,47 8,154
225 199 145 028 3.007,55 14,134

d Tipo d2 D D1 D1 H H1 H2 H3 H4 L L1 L2 L3
(mm) attuatore (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 EA-120 104 19 120 125 475 77 134 188 75 45 122 180 250
75 EA-120 115 19 140 145 488 83 140 188 75 46 122 180 250
90 EA-120 131 19 150 160 488 89 146 188 60 49 122 180 250
110 EA-120 161 19 175 191 520 104 167 188 60 56 122 180 250
140 EA-120 187 23 210 216 547 117 181 188 60 64 122 180 250
160 EA-120 215 24 241 241 568 130 189 188 60 72 122 180 250
225 EA-250 267 23 290 295 635 158 210 208 60 73 122 180 250

d Q1 Q2
(mm) (mm) (mm)
63 40
75 54 35
90 67 50
110 88 74
140 113 97
160 139 123
225 178 169

143
