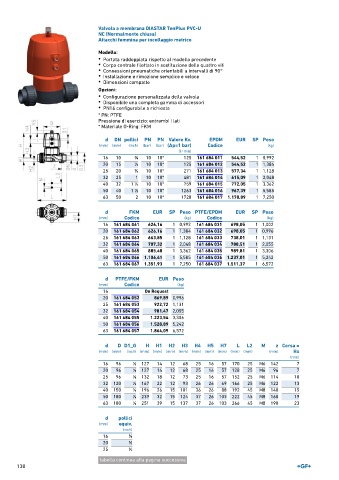

Page 140 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a membrana DIASTAR TenPlus PVC-U
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori
• PN16 configurabile a richiesta

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 10* 125 161 684 011 544,52 1 0,992
20 15 1 ∕2 10 10* 125 161 684 012 544,52 1 1,384
25 20 3 ∕4 10 10* 271 161 684 013 577,34 1 1,128
32 25 1 10 10* 481 161 684 014 615,09 1 2,048
40 32 1 ∕4 10 10* 759 161 684 015 772,05 1 3,362
1
50 40 1 ∕2 10 10* 1263 161 684 016 967,39 1 5,585
1
63 50 2 10 10* 1728 161 684 017 1.178,89 1 7,250
d FKM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
16 161 684 061 626,16 1 0,992 161 684 031 698,05 1 1,002
20 161 684 062 626,16 1 1,384 161 684 032 698,05 1 0,996
25 161 684 063 663,85 1 1,128 161 684 033 738,01 1 1,131
32 161 684 064 707,32 1 2,048 161 684 034 788,51 1 2,055
40 161 684 065 885,40 1 3,362 161 684 035 989,81 1 3,306
50 161 684 066 1.106,41 1 5,585 161 684 036 1.237,01 1 5,242
63 161 684 067 1.351,93 1 7,250 161 684 037 1.511,37 1 6,572

d PTFE/FKM EUR Peso
(mm) Codice (kg)
16 On Request
20 161 684 052 869,89 0,996
25 161 684 053 922,72 1,131
32 161 684 054 981,47 2,055
40 161 684 055 1.223,54 3,306
50 161 684 056 1.528,89 5,242
63 161 684 057 1.864,09 6,572

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M z Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
16 96 1 ∕8 127 14 12 68 25 16 57 170 25 M6 142 7
20 96 1 ∕8 127 14 12 68 25 16 57 128 25 M6 96 7
25 96 1 ∕8 132 18 12 73 25 16 57 152 25 M6 114 10
32 120 1 ∕8 167 22 12 93 26 26 69 166 25 M6 122 13
40 150 1 ∕4 196 26 15 101 36 26 88 192 45 M8 140 15
50 180 1 ∕4 239 32 15 124 37 26 103 222 45 M8 160 19
63 180 1 ∕4 251 39 15 137 37 26 103 266 45 M8 190 23

d pollici
(mm) equiv.
(inch)
16 3 ∕8
20 1 ∕2
25 3 ∕4
tabella continua alla pagina successiva
