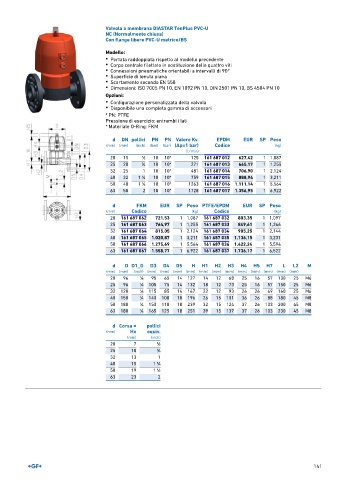

Valvola a membrana DIASTAR TenPlus PVC-U
NC (Normalmente chiusa)
Con flange libere PVC-U metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 161 687 012 627,42 1 1,087
25 20 3 ∕4 10 10* 271 161 687 013 665,17 1 1,255
32 25 1 10 10* 481 161 687 014 706,90 1 2,124
40 32 1 ∕4 10 10* 759 161 687 015 888,94 1 3,211
1
50 40 1 ∕2 10 10* 1263 161 687 016 1.111,14 1 5,564
1
63 50 2 10 10* 1728 161 687 017 1.356,95 1 6,922
d FKM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 161 687 062 721,53 1 1,087 161 687 032 803,35 1 1,097
25 161 687 063 764,97 1 1,255 161 687 033 849,61 1 1,266
32 161 687 064 815,05 1 2,124 161 687 034 905,25 1 2,144
40 161 687 065 1.020,87 1 3,211 161 687 035 1.136,15 1 3,231
50 161 687 066 1.275,69 1 5,564 161 687 036 1.422,24 1 5,594
63 161 687 067 1.558,77 1 6,922 161 687 037 1.736,17 1 6,522

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 96 1 ∕8 95 65 14 127 14 12 68 25 16 57 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 120 1 ∕8 115 85 14 167 22 12 93 26 26 69 160 25 M6
40 150 1 ∕4 140 100 18 196 26 15 101 36 26 88 180 45 M8
50 180 1 ∕4 150 110 18 239 32 15 124 37 26 103 200 45 M8
63 180 1 ∕4 165 125 18 251 39 15 137 37 26 103 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

141
