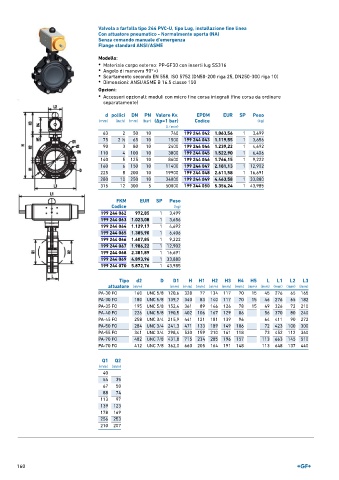

P. 162
Valvola a farfalla tipo 244 PVC-U, tipo Lug, installazione fine linea
Con attuatore pneumatico - Normalmente aperta (NA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 042 1.063,56 1 3,499
75 2 ∕2 65 10 1500 199 244 043 1.119,55 1 3,656
1
90 3 80 10 2400 199 244 044 1.239,22 1 4,692
110 4 100 10 3800 199 244 045 1.522,90 1 6,406
140 5 125 10 8600 199 244 046 1.766,15 1 9,222
160 6 150 10 11400 199 244 047 2.181,13 1 12,902
225 8 200 10 19900 199 244 048 2.611,58 1 16,691
280 10 250 10 34000 199 244 049 4.463,58 1 33,880
315 12 300 5 50000 199 244 050 5.356,24 1 43,985
FKM EUR SP Peso
Codice (kg)
199 244 062 972,85 1 3,499
199 244 063 1.023,08 1 3,656
199 244 064 1.129,17 1 4,692
199 244 065 1.385,90 1 6,406
199 244 066 1.607,85 1 9,222
199 244 067 1.986,22 1 12,902
199 244 068 2.381,89 1 16,691
199 244 069 4.893,96 1 33,880
199 244 070 5.872,76 1 43,985
Tipo d2 D D1 H H1 H2 H3 H4 H5 L L1 L2 L3
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PA-30 FO 160 UNC 5/8 120,6 328 77 134 117 70 15 45 276 65 165
PA-30 FO 180 UNC 5/8 139,7 340 83 140 117 70 15 46 276 65 182
PA-35 FO 195 UNC 5/8 152,4 361 89 146 126 78 15 49 326 72 210
PA-40 FO 226 UNC 5/8 190,5 402 106 167 129 86 56 370 80 240
PA-45 FO 258 UNC 3/4 215,9 441 121 181 139 96 64 411 90 272
PA-50 FO 284 UNC 3/4 241,3 471 133 189 149 106 72 423 100 300
PA-55 FO 341 UNC 3/4 298,4 530 159 210 161 118 73 452 112 360
PA-70 FO 482 UNC 7/8 431,8 715 234 285 196 157 113 663 145 510
PA-70 FO 412 UNC 7/8 362,0 660 205 164 191 148 113 648 137 440
Q1 Q2
(mm) (mm)
40
54 35
67 50
88 74
113 97
139 123
178 169
256 253
210 207
160
