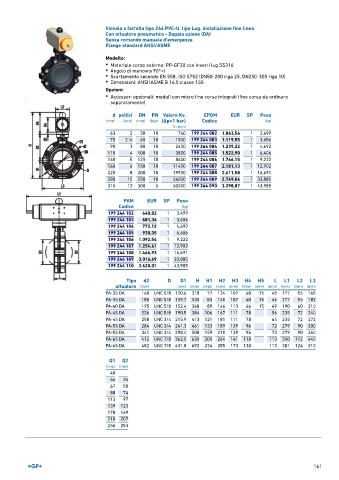

P. 163
Valvola a farfalla tipo 244 PVC-U, tipo Lug, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Senza comando manuale d'emergenza
Flange standard ANSI/ASME
Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Angolo di manovra 90°<)
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 244 082 1.063,56 1 3,499
75 2 ∕2 65 10 1500 199 244 083 1.119,55 1 3,656
1
90 3 80 10 2400 199 244 084 1.239,22 1 4,692
110 4 100 10 3800 199 244 085 1.522,90 1 6,406
140 5 125 10 8600 199 244 086 1.766,15 1 9,222
160 6 150 10 11400 199 244 087 2.181,13 1 12,902
225 8 200 10 19900 199 244 088 2.611,58 1 16,691
280 10 250 10 34000 199 244 089 2.749,04 1 33,880
315 12 300 5 50000 199 244 090 3.298,87 1 43,985
FKM EUR SP Peso
Codice (kg)
199 244 102 640,82 1 3,499
199 244 103 681,34 1 3,656
199 244 104 772,12 1 4,692
199 244 105 930,35 1 6,406
199 244 106 1.092,54 1 9,222
199 244 107 1.254,61 1 12,902
199 244 108 1.466,93 1 16,691
199 244 109 3.016,69 1 33,880
199 244 110 3.620,01 1 43,985
Tipo d2 D D1 H H1 H2 H3 H4 H5 L L1 L2 L3
attuatore (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PA-35 DA 160 UNC 5/8 120,6 318 77 134 107 60 15 45 177 55 165
PA-35 DA 180 UNC 5/8 139,7 330 83 140 107 60 15 46 177 55 182
PA-40 DA 195 UNC 5/8 152,4 348 89 146 113 66 15 49 190 60 210
PA-45 DA 226 UNC 5/8 190,5 384 106 167 111 78 56 235 72 240
PA-45 DA 258 UNC 3/4 215,9 413 121 181 111 78 64 235 72 272
PA-55 DA 284 UNC 3/4 241,3 461 133 189 139 96 72 279 90 300
PA-55 DA 341 UNC 3/4 298,4 508 159 210 139 96 73 279 90 360
PA-65 DA 412 UNC 7/8 362,0 630 205 264 161 118 113 350 112 440
PA-65 DA 482 UNC 7/8 431,8 692 234 285 173 130 113 381 124 510
Q1 Q2
(mm) (mm)
40
54 35
67 50
88 74
113 97
139 123
178 169
210 207
256 253
161
