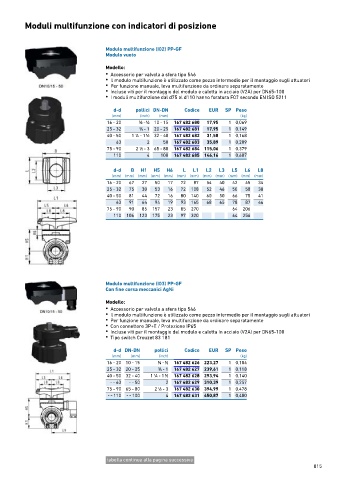

Page 815 - GEORGFISCHER - LISTINO 876 - FIDRA

Moduli multifunzione con indicatori di posizione

Modulo multifunzione (I02) PP-GF
Modulo vuoto

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• I moduli multifunzione dal d75 al d110 hanno foratura F07 secondo EN ISO 5211

d-d pollici DN-DN Codice EUR SP Peso
(mm) (inch) (mm) (kg)
16 ‐ 20 3 ∕8 ‐ ∕2 10 ‐ 15 167 482 680 17,95 1 0,069
1
25 ‐ 32 3 ∕4 ‐ 1 20 ‐ 25 167 482 681 17,95 1 0,149
40 ‐ 50 1 ∕4 ‐ 1 ∕2 32 ‐ 40 167 482 682 31,58 1 0,168
1
1
63 2 50 167 482 683 35,89 1 0,209
75 ‐ 90 2 ∕2 ‐ 3 65 ‐ 80 167 482 684 115,06 1 0,379
1
110 4 100 167 482 685 146,16 1 0,607
d-d B H1 H5 H6 L L1 L2 L3 L5 L6 L8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 ‐ 20 67 27 50 17 72 87 54 40 42 45 34
25 ‐ 32 75 30 53 16 72 108 52 46 50 58 38
40 ‐ 50 81 44 72 16 80 140 60 50 66 75 41
63 91 64 94 19 93 165 68 65 78 87 46
75 ‐ 90 90 85 157 23 85 270 64 206
110 106 123 175 23 97 320 64 256

Modulo multifunzione (I03) PP-GF
Con fine corsa meccanici AgNi

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Tipo switch Crouzet 83 181

d-d DN-DN pollici Codice EUR SP Peso
(mm) (mm) (inch) (kg)
16 ‐ 20 10 ‐ 15 3 ∕8 ‐ ∕2 167 482 626 223,27 1 0,104
1
25 ‐ 32 20 ‐ 25 3 ∕4 ‐ 1 167 482 627 239,61 1 0,118
40 ‐ 50 32 ‐ 40 1 ∕4 ‐ 1 ∕2 167 482 628 293,94 1 0,140
1
1
- ‐ 63 - ‐ 50 2 167 482 629 310,39 1 0,257
75 ‐ 90 65 ‐ 80 2 ∕2 ‐ 3 167 482 630 394,99 1 0,478
1
- ‐ 110 - ‐ 100 4 167 482 631 450,87 1 0,480

tabella continua alla pagina successiva
