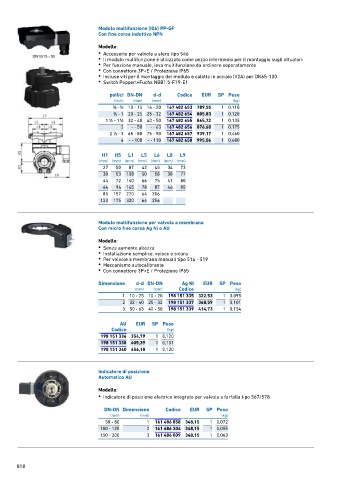

Modulo multifunzione (I06) PP-GF
Con fine corsa induttivo NPN

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Switch Pepperl+Fuchs NBB1.5-F79-E1

pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
3 ∕8 ‐ ∕2 10 ‐ 15 16 ‐ 20 167 482 653 789,55 1 0,110
1
3 ∕4 ‐ 1 20 ‐ 25 25 ‐ 32 167 482 654 805,83 1 0,120
1 ∕4 ‐ 1 ∕2 32 ‐ 40 40 ‐ 50 167 482 655 865,72 1 0,135
1
1
2 - ‐ 50 - ‐ 63 167 482 656 876,60 1 0,175
2 ∕2 ‐ 3 65 ‐ 80 75 ‐ 90 167 482 657 939,17 1 0,460
1
4 - ‐ 100 - ‐ 110 167 482 658 995,06 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
27 50 87 42 45 34 73
30 53 108 50 58 38 77
44 72 140 66 75 41 80
64 94 165 78 87 46 85
85 157 270 64 206
123 175 320 64 256

Modulo multifunzione per valvola a membrana
Con micro fine corsa Ag Ni o AU

Modello:
• Senza aumento altezza
• Installazione semplice, veloce e sicura
• Per valvole a membrana manuali tipo 514 - 519
• Meccanismo autocalibrante
• Con connettore 3P+E / Protezione IP65

Dimensione d-d DN-DN Ag Ni EUR SP Peso
(mm) (mm) Codice (kg)
1 10 ‐ 25 10 ‐ 20 198 151 335 322,53 1 0,095
2 32 ‐ 40 25 ‐ 32 198 151 337 368,59 1 0,101
3 50 ‐ 63 40 ‐ 50 198 151 339 414,73 1 0,154

AU EUR SP Peso
Codice (kg)
198 151 336 354,79 1 0,120
198 151 338 405,39 1 0,101
198 151 340 456,18 1 0,120

Indicatore di posizione
Automatico AU

Modello:
• Indicatore di posizione elettrico integrato per valvola a farfalla tipo 567/578

DN-DN Dimensione Codice EUR SP Peso
(mm) (mm) (kg)
50 ‐ 80 1 161 486 858 348,15 1 0,072
100 ‐ 125 2 161 486 304 348,15 1 0,055
150 ‐ 200 3 161 486 009 348,15 1 0,063
