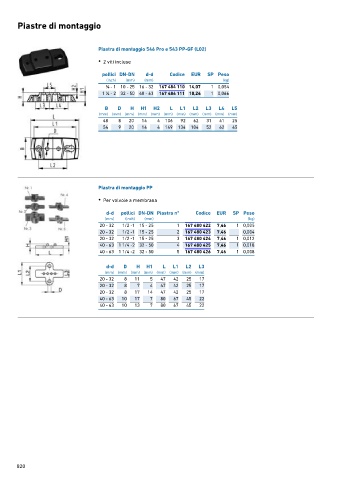

Page 820 - GEORGFISCHER - LISTINO 876 - FIDRA

Piastre di montaggio

Piastra di montaggio 546 Pro e 543 PP-GF (L02)

• 2 viti incluse

pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
3 ∕8 ‐ 1 10 ‐ 25 16 ‐ 32 167 484 110 14,07 1 0,054
1 ∕4 ‐ 2 32 ‐ 50 40 ‐ 63 167 484 111 18,24 1 0,066
1
B D H H1 H2 L L1 L2 L3 L4 L5
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
48 8 20 14 4 106 92 62 31 41 25
54 9 20 14 4 149 134 104 52 62 45

Piastra di montaggio PP

• Per valvole a membrana

d-d pollici DN-DN Piastra n° Codice EUR SP Peso
(mm) (inch) (mm) (kg)
20 ‐ 32 1/2 -1 15 ‐ 25 1 167 480 422 7,46 1 0,005
20 ‐ 32 1/2 -1 15 ‐ 25 2 167 480 423 7,46 0,004
20 ‐ 32 1/2 -1 15 ‐ 25 3 167 480 424 7,46 1 0,012
40 ‐ 63 1 1/4 -2 32 ‐ 50 4 167 480 425 7,46 1 0,018
40 ‐ 63 1 1/4 -2 32 ‐ 50 5 167 480 426 7,46 1 0,008

d-d D H H1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 ‐ 32 8 11 5 47 42 25 17
20 ‐ 32 8 7 4 47 42 25 17
20 ‐ 32 8 17 14 47 42 25 17
40 ‐ 63 10 17 7 80 67 45 22
40 ‐ 63 10 13 7 80 67 45 22

820
