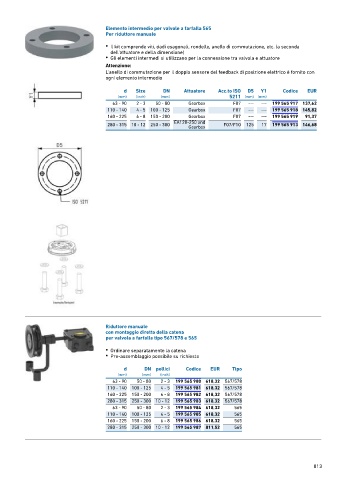

Page 813 - GEORGFISCHER - LISTINO 876 - FIDRA

Elemento intermedio per valvole a farfalla 565
Per riduttore manuale

• Il kit comprende viti, dadi esagonali, rondelle, anello di commutazione, etc. (a seconda
dell'attuatore e della dimensione)
• Gli elementi intermedi si utilizzano per la connessione tra valvola e attuatore

Attenzione:
L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è fornito con
ogni elemento intermedio

d Size DN Attuatore Acc.to ISO D5 Y1 Codice EUR
(mm) (inch) (mm) 5211 (mm) (mm)
63 - 90 2 - 3 50 - 80 Gearbox F07 --- --- 199 565 917 137,62
110 - 140 4 - 5 100 - 125 Gearbox F07 --- --- 199 565 918 145,82
160 - 225 6 - 8 150 - 200 Gearbox F07 --- --- 199 565 919 91,37
EA120-250 and
280 - 315 10 - 12 250 - 300 F07/F10 125 17 199 565 913 146,68
Gearbox

Riduttore manuale
con montaggio diretto della catena
per valvola a farfalla tipo 567/578 e 565

• Ordinare separatamente la catena
• Pre-assemblaggio possibile su richiesta

d DN pollici Codice EUR Tipo
(mm) (mm) (inch)
63 - 90 50 - 80 2 - 3 199 565 980 618,32 567/578
110 - 140 100 - 125 4 - 5 199 565 981 618,32 567/578
160 - 225 150 - 200 6 - 8 199 565 982 618,32 567/578
280 - 315 250 - 300 10 - 12 199 565 983 618,32 567/578
63 - 90 50 - 80 2 - 3 199 565 984 618,32 565
110 - 140 100 - 125 4 - 5 199 565 985 618,32 565
160 - 225 150 - 200 6 - 8 199 565 986 618,32 565
280 - 315 250 - 300 10 - 12 199 565 987 811,52 565
