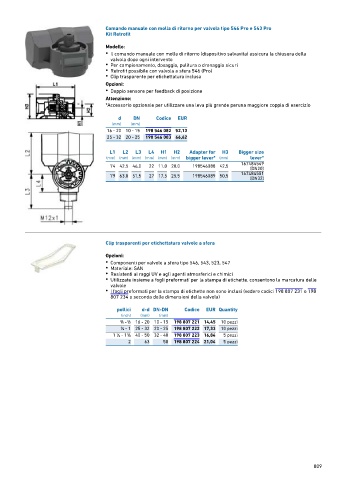

Page 809 - GEORGFISCHER - LISTINO 876 - FIDRA

Comando manuale con molla di ritorno per valvola tipo 546 Pro e 543 Pro
Kit Retrofit

Modello:
• Il comando manuale con molla di ritorno (dispositivo salvavita) assicura la chiusura della
valvola dopo ogni intervento
• Per campionamento, dosaggio, pulitura o drenaggio sicuri
• Retrofit possibile con valvola a sfera 546 (Pro)
• Clip trasparente per etichettatura inclusa

Opzioni:
• Doppio sensore per feedback di posizione

Attenzione:
*Accessorio opzionale per utilizzare una leva più grande peruna maggiore coppia di esercizio

d DN Codice EUR
(mm) (mm)
16 - 20 10 - 15 198 546 082 52,13
25 - 32 20 - 25 198 546 083 66,62

L1 L2 L3 L4 H1 H2 Adapter for H3 Bigger size
(mm) (mm) (mm) (mm) (mm) (mm) bigger lever* (mm) lever*
74 42,5 46,0 22 11,0 20,0 198546088 42,5 167484549
(DN20)
167484551
79 63,0 51,5 27 17,5 25,5 198546089 50,5
(DN32)

Clip trasparenti per etichettatura valvole a sfera
Opzioni:
• Componenti per valvole a sfera tipo 546, 543, 523, 547
• Materiale: SAN
• Resistenti ai raggi UV e agli agenti atmosferici e chimici
• Utilizzate insieme a fogli preformati per la stampa di etichette, consentono la marcatura delle
valvole
• I fogli preformati per la stampa di etichette non sono inclusi (vedere codici 198 807 231 o 198
807 234 a seconda delle dimensioni della valvola)
pollici d-d DN-DN Codice EUR Quantity
(inch) (mm) (mm)
1
3 ∕8 - ∕2 16 - 20 10 - 15 198 807 221 14,45 10 pezzi
3 ∕4 - 1 25 - 32 20 - 25 198 807 222 17,33 10 pezzi
1 ∕4 - 1 ∕2 40 - 50 32 - 40 198 807 223 16,84 5 pezzi
1
1
2 63 50 198 807 224 21,04 5 pezzi

809
