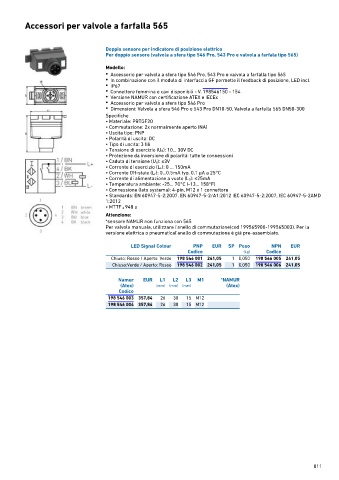

Page 811 - GEORGFISCHER - LISTINO 876 - FIDRA

Accessori per valvole a farfalla 565

Doppio sensore per indicatore di posizione elettrico
Per doppio sensore (valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfala tipo 565)

Modello:
• Accessorio per valvola a sfera tipo 546 Pro, 543 Pro e valvola a farfalla tipo 565
• In combinazione con il modulo di interfaccia GF permette il feedback di posizione, LED incl.
• IP67
• Connettore femmina e cavi disponibili - V. 198546150 - 154
• Versione NAMUR con certificazione ATEX e IECEx
• Accessorio per valvola a sfera tipo 546 Pro
• Dimensioni: Valvola a sfera 546 Pro e 543 Pro DN10-50, Valvola a farfalla 565 DN50-300

Specifiche
• Materiale: PBTGF20
• Commutazione: 2x normalmente aperto (NA)
• Uscita tipo: PNP
• Polarità di uscita: DC
• Tipo di uscita: 3 fili
• Tensione di esercizio (UB): 10... 30V DC
• Protezione da inversione di polarità: tutte le connessioni
• Caduta di tensione (Ud): ≤3V
• Corrente di esercizio (LL): 0 ... 150mA
• Corrente Off-state (Lr): 0...0.5mA typ. 0.1 µA a 25°C
• Corrente di alimentazione a vuoto (L0): ≤25mA
• Temperatura ambiente: -25... 70°C (-13... 158°F)
• Connessione (lato systema): 4-pin, M12 x 1 connettore
• Standards: EN 60947-5-2:2007. EN 60947-5-2/A1:2012 IEC 60947-5-2:2007, IEC 60947-5-2AMD
1:2012
• MTTF d 948 a

Attenzione:
*sensore NAMUR non funziona con 565
Per valvola manuale, utilizzare l'anello di commutazione(cod 199565900-199565003). Per la
versione elettrica o pneumatical'anello di commutazione è già pre-assemblato.

LED Signal Colour PNP EUR SP Peso NPN EUR
Codice (kg) Codice
Chiuso: Rosso / Aperto: Verde 198 546 001 241,05 1 0,050 198 546 005 241,05
Chiuso:Verde / Aperto: Rosso 198 546 002 241,05 1 0,050 198 546 006 241,05

Namur EUR L1 L2 L3 M1 *NAMUR
(Atex) (mm) (mm) (mm) (Atex)
Codice
198 546 003 357,84 26 30 15 M12
198 546 004 357,84 26 30 15 M12

811
